Estaciones Meteorológicas FOSHK: WH2650 y WH2900 / HP2550

Posted on

WH2650

Hace un tiempo hablamos de la nueva estación de FOSHK la WH2560.

Desde 2019 disponemos de una unidad de este modelo en funcionamiento, en concreto la estación meteorológica comercializada por Waldbeck Halley ( 139 €) que es una de las denominaciones comerciales con la que se distribuye la estación meteorológica personal WH2560 de FOSHK.

Rangos,precisión y resolución de los distintos parámetros de medida de la WH2650


En 2023 también la podemos encontrarla  como:

WH2560


Su principal característica visual es su sensor externo en forma de Y (Esta unidad se vende por separado por

también se vende por separado la unidad IP Observer (Hay que tener en cuenta la frecuencia de trabajo)

y parece que el receptor está diseñado para conectar con varias unidades externas, pero habría que comprobarlo o se vende como repuestos) pero preste atención antes de comprarlo con la frecuencia de trabajo en la que funciona cada unidad externa, pues cada modelo tiene una distinta.

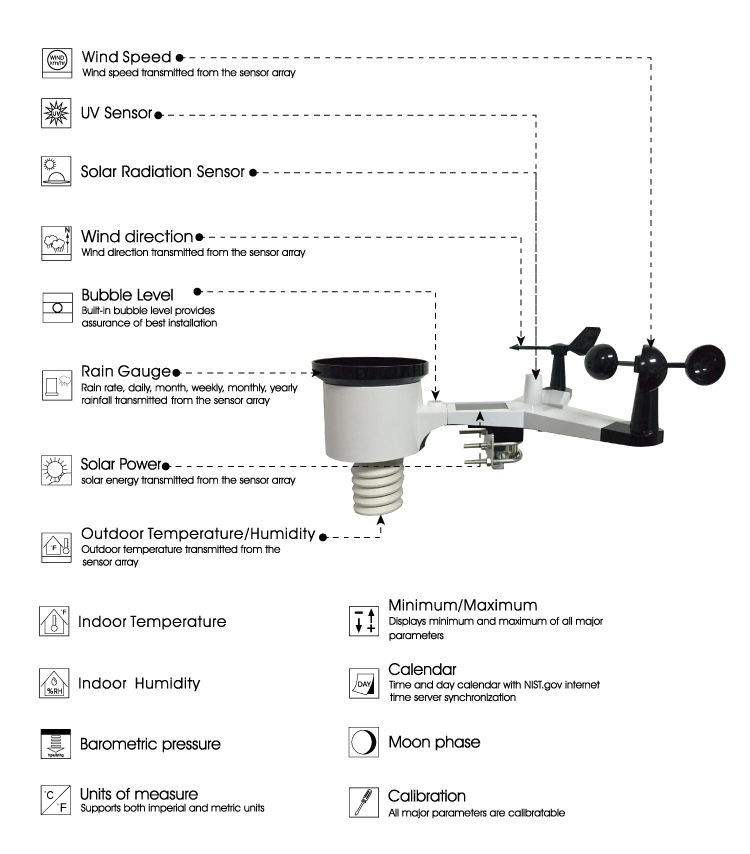

Unidad Externa de WH2650 y WH2900


WH2900

El modelo  WH2900 de FOSHK (Manual) comercializado por:

y el modelo  HP2550 de FOSHK  (Manual) comercializada bajo los nombres de:

comparten la unidad exterior del modelo WH2560 pero sustituyen el receptor interno y el sensor interno por un panel LCD en color en un caso y solamente el receptor en el otro.

Las diferencias entre WH2900 es mas sencillo y moderno mientras que HP2550 es mas tradicional y completo, depende del uso que le vaya a dar opte por uno o por otro (Puede comparalos con los manuales correspondientes). El HP3500 parece un HP2550 con menos botones (solo 4) al no tener los históricos en la consola.

Para el HP2550 tiene disponibles muchos sensores: WH31 temperatura/humedad, WH51 humedad de la tierra, WH41 y WH43 calidad del aire, WH55 perdida agua, WH57 rayos y truenos, WH45 calidad CO2, WN34S termometro prueba suelo y agua, WN34L termometro

Cuadro de diferencias entre WH2900 y HP2550



WH2900


HP2550


WH2650 en profundidad

La estación WH2650 está compuesta por:

  • Un sensor externo que mide la velocidad y dirección del viento, las precipitaciones (lluvia), la temperatura y humedad del aire y la radiación solar e índice Ultra Violeta que son transmitidos de forma periódica al receptor. Está unidad está alimentada por 2 pilas AA-LR6 de 1,5 V (No está claro que sirva para algo que sean recargables, pues el panel solar se desconoce su función)
  • Un sensor interno de humedad, presión y temperatura que transmite la información al receptor. Está alimentado por 2 pilas AA-LR6 de 1,5 V
  • Un receptor que por una parte recibe en la banda de 868 MHz la información que le transmiten los sensores externos e internos y por otra lo reenvía a:
    • WUnderground
    • Weathercloud , que es un buen testigo o monitor del funcionamiento del conjunto pues envia automáticamente un email cuando no recibe actualizaciones.
    • WOW
  • a través de nuestra red wifi 2,4 GHz a la que está conectado. El receptor también puede ser interrogado por la app WSview (Que habrá que descubrir el protocolo) para mostrar en local los datos. Está alimentado por corriente continua de 5V mediante con un transformador a la red eléctrica. Aunque exteriormente se parece al Observer IP de la WH2600 y clones, no se parecen en nada, ni son compatibles.

Como vemos hay vida más allá de la red de estaciones meteorológicas Wunder Underground.

La hemos montado siguiendo las instrucciones del manual y el caso es que hemos sido incapaces de configurar la Waldbeck Halley, ni con la app WS tool ( 2.4.14, que solicita permisos de localización ¿?), ni con la WS View para Android, pues ambas fallan.

En Pay Store hemos encontrado comentarios sobre el mal funcionamiento de las app. Puede ser que saquen una nueva versión que solucione los problemas, pero en esta situación, si una persona adquiere la estación meteorológica y no puede configurarla para que arranque ¿Para qué la quiere?

«Now, Android app WStool not work, you must configure the PWS Waldbeck Halley with iOS app»

Decepcionados por la experiencia, y cómo somos, a fin de cuentas ingenieros, que cuando vemos una pregunta nos emocionamos por buscar la respuesta, hemos procedido a probar con las app para iOS antes de devolverla al vendedor y así hemos probado para iOS WSTool y WSView y lo hemos conseguido.

La configuración tiene varios pasos que a continuación detallo. Los pasos 1 y 3 también se puede hacer con WSTool. el primero de ellos solamente es posible con hacerlo desde iSO, pero una vez realizado el resto se pueden hacer desde iOS o Android indiferentemente:

0a- Hacer reset de la unidad receptora (insertar la punta de un clip durante varios segundos por el orificio posterior del dispositivo) , con el fin de borrar cualquier configuración anterior y hacer que el receptor cree una red WIFI con un SSID del tipo WH2650-WIFIxxxx con la que la app se conecta para pasarle los parámetros de inicio (SSID y contraseña) que le permita su interconexión.

0b – Poner nuestra wifi en modo 2,4 GHz pues el receptor solamente trabaja con esta banda, después se puede volver al modo dual si disponemos de él. Para ello debemos conectarnos a nuestro router.

1- Informar a la unidad receptora del nombre SSID de nuestra WIFI 2,4 GHz y de la contraseña, mediante WSView => Menu => Configure New Device

2 – Seleccionar en la app el nombre de la PWS a monitorizar WSVIew => Menu => Device List

3 – Dar de alta en WU la estación e informar de ello a la unidad receptora WSView => Menu => Manage Wunderground

4 – Seleccionar las unidades a utilizar WSView => Menu => Unit Setting

Una vez configurada si estamos en casa podemos acceder directamente a los datos desde el menu de WSView desde Device List y si estamos fuera de ella desde WU Dashboard

La versión del firmware que viene preinstalado en nuestra estación es la 1.2.1 y aunque está disponible la versión 1.4.7 ninguna de las app, ni para Android, ni para iOS es capaz de terminar la actualización con éxito, asi que nos quedamos con el sabio consejo «Si funciona para que tocarlo»

Update Halley isn’t posible, because WSview app, for Android and iOs , not can update the firmware

Otros modelos aparentemente similares que se comercializan como: Froggit HP1000SE PRO, Froggit HP2000, Froggit WH3600 , ...



Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor
