M5Stack Cardcomputer

 M5Stack es una empresa china que hace "cacharritos" originales basados en el procesador EP302. De los muchos que me han llamado la atención está M5Stack Cardputer

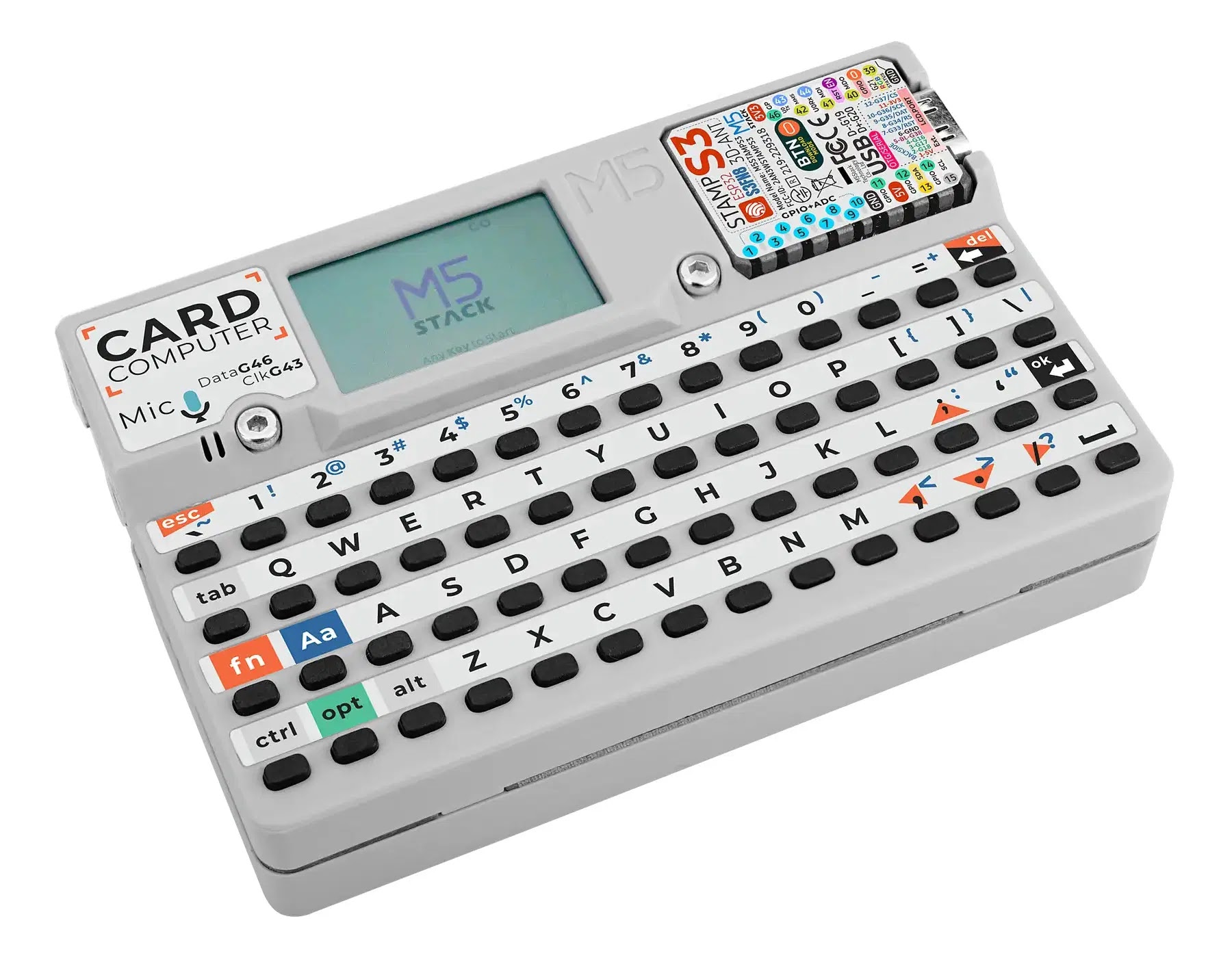

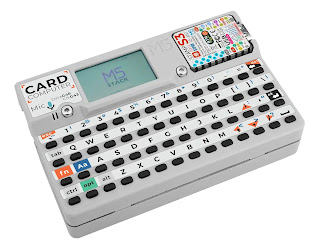

M5Stack computer


El M5Stack es un ordenador que tiene el tamaño de una tarjeta de crédito, por lo que cabe en la palma de la mano y cuyo precio está en los 30€, no le veo por ahora una utilidad real, pero ahí está.

Características de M5Stack M5Stamp S3:

    • SoC:  Espressif Systems ESP32-S3FN8 dual-core 32-bit Xtensa LX7 microcontroller with AI vector instructions up to 240MHz, RISC-V ULP co-processor
    • Memoria y almacenamiento
      • 512KB SRAM
      • Mesh, 8MB flash
    • Almacenamiento - Storage: MicroSD card socket
    • Conexiones inalámbricas
      • Bluetooth: 5.0 BLE que permite por ejemplo usar un teclado externo.
      • WiFi: 2.4GHz WiFi 4 (802.11b/g/n)  con antena 3D
      • IR: IR transmitter que permite por ejemplo controlar dispositivos del hogar con mando a distancia como es la TV, la cadena de música  o el aire acondicionado.
    • Conexiones
      • USB: 1x USB Type-C port
      • Expansion connectors for I/Os such as SPI, I2C, UART, ADC, and more
    • Interfaces
      • Pantalla - Display:  pantalla TFT  de 1.14-inch (¡ojo! 29mm de diagonal) IPS LCD with 240×135 resolution using ST7789V2 driver
      • Audio:
        • 1W altavoz(NS4148) permite trabajar como reproductor de audio.
        • PDM microphone (SPM1423)  permite grabar audios como mensajes
      • Entrada de datos - User input :  56-key keyboard (4x 14-key matrix)
      • Expansion: Interface  HY2.0-4P para conectar sensores (movimiento, luz ultravioleta, botones, temperatura, humedad, presión, etc.)  y expandir los sensores compatibles con el protocolo I2C (5V)
    • Misc
      • Botón de reset - Reset button
      • Interruptor de encendido/apagado: On/Off switch
      • Imán para adherirlo en la nevera, ec,
      • Compatible con  "LEGO hole extensions" que significa que el Cardcomputer tiene unos agujeros de tamaño estándar de LEGO en su caja por lo que se puede montar como una pieza mas del sistema LEGO. Otros temas diferentes que hay que analizar son
      • Sistema de char con otros M5stack cardcomputer
      • Programación mediante
    • Fuente de alimentación - Power Supply
      • 1,400 mAh battería + 120 mAh batería
      • Built-in battery charging and voltage regulation
      • Charging via USB-C port on M5Stamp S3 module
    • Consumo eléctrico - Power Consumption
      • Standby current – 0.26 uA @ 4.2V
      • Operating current
        • Key mode – 165.7 mA @ 4.2V
        • IR mode – 255.6 mA @ 4.2V
    • Características físicas
      • Dimensiones:  84 x 54 x 17 mm
      • Peso:  92,8 g

Referencias


Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor
