NanoVNA IV: programas y kit didáctico para el nanoVNA

Viene de NanoVNA III: Carta de Smith y Frecuencia de resonancia de una antena

El nanoVNA es todo un mundo y hay mas cosas que pude hacer, como:

• NanoVNASaver: es un software multiplataforma que permite generar y exportar ficheros en formato Touchstone de dipositivos nanoVNA y además visualizarlo de forma gráfica.  Touchstone (SnP file) es  un formato de  fichero de texto en código ASCII que pese a ser en un principio  un formato propietario de EEsoft para los ficheros de simulaciones y análisis de redes ha sobrevivido como formato estándar para este tipo de ficheros.

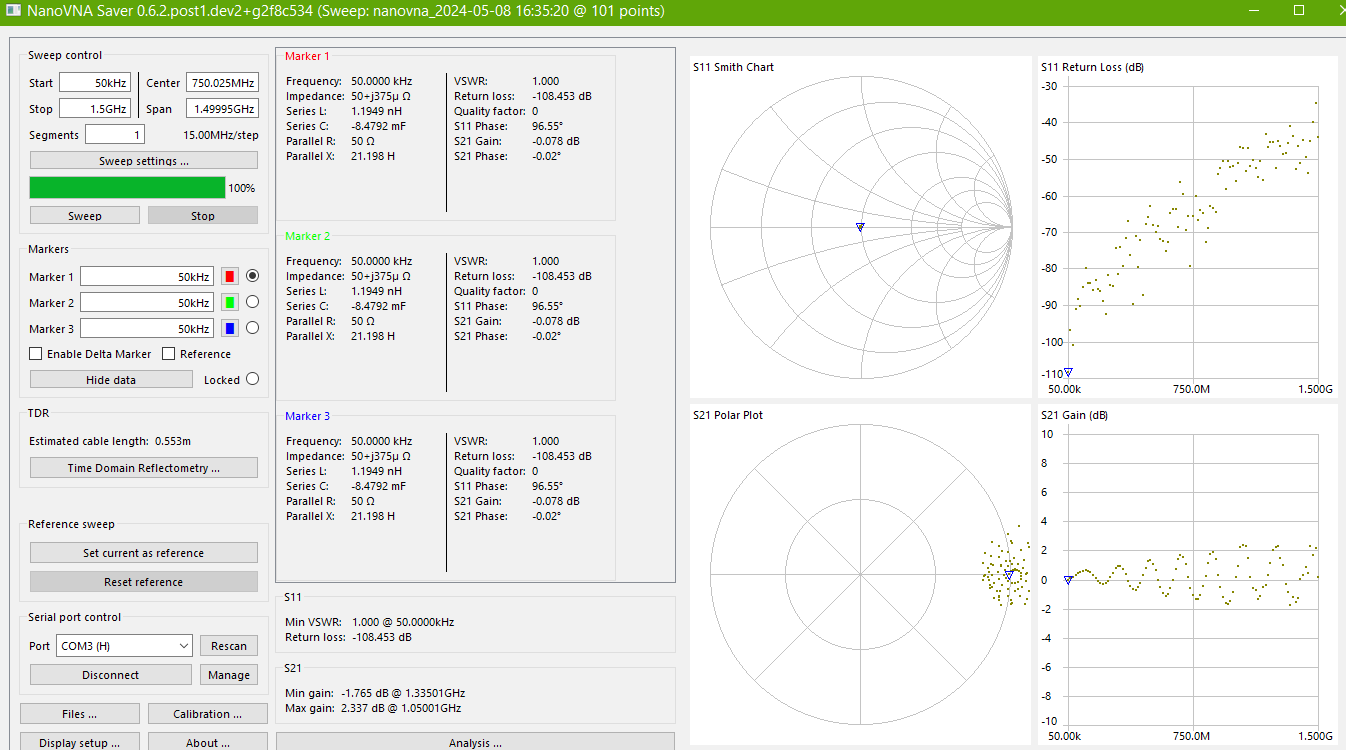

Pantalla de NanoVNA Saver para Windows

• NanoVNA para windows

NanoVNA para Windows

• NanoVNA-App: es una aplicación para el S.O. Windows desarrollada por OneOfEleven para NanoVNA y LibreVNA.

Pantalla inicial de nanoVNA-app para windows

• NanoVNA-WebApp:  es una aplicación para visualizar directamente la información del analizador vectorial de redes nanoVNA en un dispositivo Android, como por ejemplo un teléfono móvil. Se puede descargar desde aquí pero solamente funciona sobre  versiones anteriores a Android 10.
• NanoVNA capture para Windows por Ojisan Kowo: es un programa que permite la captura de  la pantalla del un nanoVNA. De la web del desarrollador se descarga un zip que contiene un ejecutable y una carpeta vacia para las capturas, cuando se ejecuta se crea un fichero de configuración "settings". El programa está en Japonés pero con un poco de buena voluntad y mi ayuda puede con él:

Menu superior: 1-captura, 2- ¿?, 3-ventana, 4- Parametros de configuración, 5-ayuda

Instrucciones: conectar cable USB a nanVNA o nanoVNA v2 y capturar pantalla con botón derecho

1 - Captura: Abrir nueva ventana CTRL+N, tomar captura de pantalla CTRL-P, copiar al portapapeles CTRL-C, guardar imagen CTRL-S Desconectarse CTROL-D.
Si hace CTRL+P se abre una ventana para indicar la forma de conectarse al nanoVNA, deja COM3 y desabiliata la opción NanoVNA v2 y si todo va bien aparecerá la pantalla del NanoVNA y ya con CTRL+C lo copia en elportapapeles o con CTRL-S lo guarda enun fichero con el siguiente nombre VNA_YYYYMMDD_HHMMSS.PNG


Captura de pantalla de un NanoVN-H obtenida con NanoVNACapture


3-Ventana: Mosaico CTRL+T, Organizar las capturas  en Horizontal CTRL+H, Organizar las capturas en Vertical CTRL+V, Organizar las capturas en MosaicoCTRL+K, Ajustar tamaño CTRL+W


Del menu de configuración en principio hay que poner el nanoVNA que tenemso "NanoVNA o NanoVNA v2"


 4- PArámetros: Configuracion, abrir carpeta de almacenamiento, mostrar registro o log, comsniffer



5 - Ayuda: "About" (autor, fecha, versión) y web Tío Sr./Sra. Taller top (fc2.com)

• NanoVNA-Web-Client: es un desarrollo que permite visualizar en un navegador como Chrome los datos obtenidos por la nanoVNA conectada al ordenador con un cable USB. Se invoca con la siguiente URL  https://cho45.stfuawsc.com/NanoVNA/, funciona sin problemas en ordenadores windows y iOS pero no he conseguido que funcione sobre Android con un cable OTG , se queda la pantalla en blanco ¿?.

Conexión de la aplicación del navegador al puerto USB donde tenemos conectado el nanoVNA

Pantalla del nanoVNA en Chrome del ordenador

Si tiene problemas de conexión (elija la opción USB/Serie) compruebe en el apartado Sistema de su equipo que se isntala el USB y si estando instalado sigue sin funcionar reinicie el ordenador

• QT_VNA software para visualizar nanoVNA en macOS, por ahora en las pruebas se cuelga cuando se intenta conectar
• DFU: es un programa que permite actualizar el firmware de su nanoVNA. Debe usarlo con precaución si no quiere perder el dispositivo con una mala actualización.
• RF Demo Kit de deepelec : es una placa de circuito impreso en la que se implementan distintos circuitos sencillos con fines didácticos para familiarse con el manejo de analizadores de circuitos como el nanoVNA. NWDZ REV-01-10 Consta de:
• Un anverso con los siguientes circuitos implementados:
1. LPF - Filtro pasa bajos fc= 30 MHz (2 conexiones,  1 MHz a 100 MHz)
2. HPF - Filtro pasa altos fc= 100 MHz (2 conexiones, 1 MHz a 1000 MHz)
3. BPF - Filtro pasa banda fo=433 MHz (2 conexiones,100 MHz a 600 MHz )
4. BSF - Filtro de hendidura fo= 6,5 MHz (2 conexiones, 5,5 - 7,5 MHz)
5. Smith 33 Ohmios SWR= 1,5 (1 conexión, 50 kHz-1000 MHz)
6. Smith 75 Ohmios SWR= 1,5 (1 conexión, 50 kHz-1000 MHz)
7. C Smith capacidad (1 conexión, 50 kHz a 300 MHZ )
8. L Smith inductancia(1 conexión, 50 kHz a 30 MHZ )
9. RC Smith capacidad & resistencia (1 conexión, 50 kHz a 300 MHZ )
10. LC Smith capacidad & inductancia (1 conexión, 50 kHz a 600 MHZ )
11. RLC Smith capacidad & ( resistencia | inductancia) (1 conexión, 50 kHz a 600 MHZ )
12. RLC Smith resistencia  | ( capacidad &  inductancia) (1 conexión, 50 kHz a 600 MHZ )
13. Smith corto (1 conexión, 50 kHz-1000 MHz)
14. Smith abierto (1 conexión, 50 kHz-1000 MHz)
15. Smith carga 50 ohmios (1 conexión, 50 kHz-1000 MHz)
16. conector  (2 conexiones 50 kHz-1000 MHz)
17. atenuador -5 dB  (2 conexiones, 50 kHz-1000 MHz)
18. atenuador -10 dB  (2 conexiones, 50 kHz-1000 MHz)

Anverso

Detalle del anverso de la placa en el que se observan los microconectores coaxiales enchufables

• Un reverso con una carta smith con finos didacticos pero sin ningun tipo de circuiteria con los siguientes puntos
• Z1= 0
• Z2=50
• Z3= infinito
• Z4 = 50 + 50j
• Z5 = 50 - 50j

Reverso con la carta de Smith

• Dos latiguillos coaxiales con macho SMA y hembra U.FL/IPX. Los conectores U.FL/IPX tienen una vida media de unos 30 ciclos de enchufado/desenchufao, use los dedos. Despues puede comprar latiquillos nuevos en Aliexpress por unos 2 € cada uno.

Para usarlo:

1. Conectar los dos latiguillos al nanoVNA
2.  Calibrar el nanoVNA con 13 (corto), 14 (abierto) y 15 (carga)
3. Seleccionar el barrido mas adeucado

Es ideal para unas prácticas de RF que va más allá de por ejemplo un banco de atenuadores o de una placa libre

Comprobando la atenuación de 5 dB con nanoVNA

Kit de calibración de analizador de red vectorial NanoVNA (conectores SMA)

Rango de medidas: DC-6 GHz conSWR <  1,025

Estás compuesto por:

• carga 50 Ω
• corto circuito carga= 0 Ω
• Circuito abierto Carga= infinito Ω
• conector SMA macho-macho
• conector SMA hembra-hembra

Carga ficticia 50Ω 2W hasta 6 MHZ

Sigue en  NanoVNA V: Medidas avanzadas
