Navegando por el éter con SDR: Id - Radiodifusión ( La banda de VHF / FM)

Sin duda alguna, "la FM" o  "banda de FM" es la mejor elección para comenzar a probar un sistema SDR (Hardware y Software) y no debe tener ningún problema para sintonizar alguna emisora de esta banda ni con un receptor RTL-SDR (direct sample = none), ni con un RSP1A (Entrada 50-120 MHz), tambien es la mejor opción para comenzar a manejar un software apra SDR.

Esta banda de VHF está asignada a la radiodifusión comercial en FM - Frecuencia Modulada a nivel local, dado que en situaciones normales no se refleja en la ionosfera y que la propagación es aproximadamente el horizonte visual, esto hace que se puedan reutilizar las frecuencias.

La FM aunque necesita mayor ancho de banda que la AM permite una mejor relación S/N y por eso se elegió como alternativa a la banda de OM en AM. Ademas ha permitido:

  • La emisión en estereo (Dos canales de audio independientes que permiten una percepción espacial del sonido, es decir como el que percibimos normalmente con nuestros dos oidos los humanos)

  • La emisión de codificación digital como RDS y TA



Pluggin de "Broadcast FM demod" en el que se puede activar el modo estero y la decodificación de RDS con el nombre de la emisora="KISS FM" el tipo TA ="Music", frecuencia en MHz="96,90". Vemos que es posible modificar el ancho de banda BW en RF y en AF, el volumen (Vol) y silenciador (Sq)

En la Modulación de Frecuencia  la señal se modula mezclándola con una portadora de forma que el parámetro que se varía con la señal a transmitir es la frecuencia de dicha onda.



Comparación entre una modulación en amplitud a la izquierda (AM) y una en frecuencia a la derecha (FM). En el eje vertical tenemos la amplitud y en el horizontal el tiempo


Para recibir "la FM" con un SDR no precisa casi antena dada la potencia de las emisoras, además existencia de numerosas emisoras locales que transmiten las 24h del día. Comenzar por ella permitirá comprobar que todo el sistema funciona, pues prácticamente funciona con cualquier configuración del software y además se  familiarizará con el uso del software.
  • Asignación: la banda está asignada a la radiodifusión comercial terrestre en  FM - Modulación de Frecuencia (mono o estéreo) en modo analógico.
  • La banda va de los 87,5 MHz a los 108 MHz, con canales de  200 kHz (+- 75 con dos bandas de guarda de 25 kHz por encima y por debajo de cada canal)
  • Parametros: Modo W-FM o BC-FM (Broadcasting )
  • Filtro:   200 kHz
  • Muestreos para RTL-SDR SDR++= DIRECT SAMPLING DISABLE / GQRX=SWAP I/Q (Fíjese que en cada software tiene que elegir el sistema de muestreo con una terminología distinta si decimos que no queremos muestreo directo es que queremos sumar los canales I y Q)
Afsgnacion de frecuencias de la banda de 75,2 a 137,175 MHz en la que se encuentra la radiodifusión

Dado que son las señales que se van a recibir en estas frecuencias son las  mas potentes y ello puede saturar el SDR-HW puede ser interesante proveerse de un filtro que anule esta banda  (Band stop 88-108), su instalación tampoco le va impedir escucharlas.

Aspecto del espectro de  una señal de una emisión de FM comercial


 Actualmente las emisoras comerciales de FM en VHF o bien han migrado a tecnologías más modernas o emiten con mas de una tecnología como:

La banda de 174-223 MHz está asignada a la radiodifusión terrestre (digital)



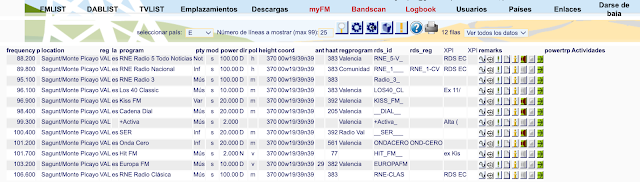

Algunas emisoras RSP1 50-150 MHz

  • 60,0 MHz (Banda radioaficionado de 5m portadora)
  • 61,4 MHz  (frecuencia imagen)
  • 65,5 MHz   (frecuencia imagen UPV radio)
  • 67,6 MHz   (frecuencia imagen SER radio)

  •  ...

  • 84,34MHz Activa FM RDS  -89 dBm  con LNA -97 dBM sin LNA
  • 85, 95 MHz
  • 87,9 MHz Bikini FM -72 dBM
  • 88,2 MHz  RNE5

  • 95,7 SER Aguilas (Murcia) -122dBm
  • 102,5 MHz UPV Radio -51dBm
  • 106,6 MHZ
  • 107,9 MHz LATINOS -74 dbM con LNA -76 dBm sin LNA
  •
  • 120,0 MHz (portadora)

Referencias

 Para leer mas


    Prohibida la reproducción parcial o total de este artículo sin permiso previo del autora (LF)
