UHF ( Ultra High Frecuency) - I: De los 300 MHz a los 1,8 GHz

La banda de UHF va de los 300 MHz hasta los 3 GHz de frecuencia, sin embargo la frecuencia mas alta que reciben los SDR es mucho menor, así el RSP1A llega hasta 1 GHz con 10 MHz de ancho de banda y el RTL-SDR hasta los 1,76 GHz con un ancho de banda de hasta 2 MHz.

Las modulaciones que se utilizan en UHF requieren ancho de banda por lo general mayores a los que porporcionan los dispositivos SDR mas populares, además demoduladores y decodificadores mas  especificos que los que proporcionan el software mas popular de SDR incluido el mas sofisticado como puee ser SDRAngel.

Por último la propagación de las ondas de UHF es visual por lo que no podremos detectar nada mas allá de lo que alcance nuestra vista terrestre o espacial. Sin embargo esporadicamente es posible que se produzcan propagacion de ondas más allá del horizonte, de hasta 300 km por dispersión en la troposfera debido a fenómenos de refracción (lo que da origen por ejemplo a los espejismos), es un fenomeno muy raro e impredecible.

Willian Herpburn lo explica graficamente muy bien:

Situación normal, propagación por onda directa, reflexión  y un poco de difracción en los obstaculos

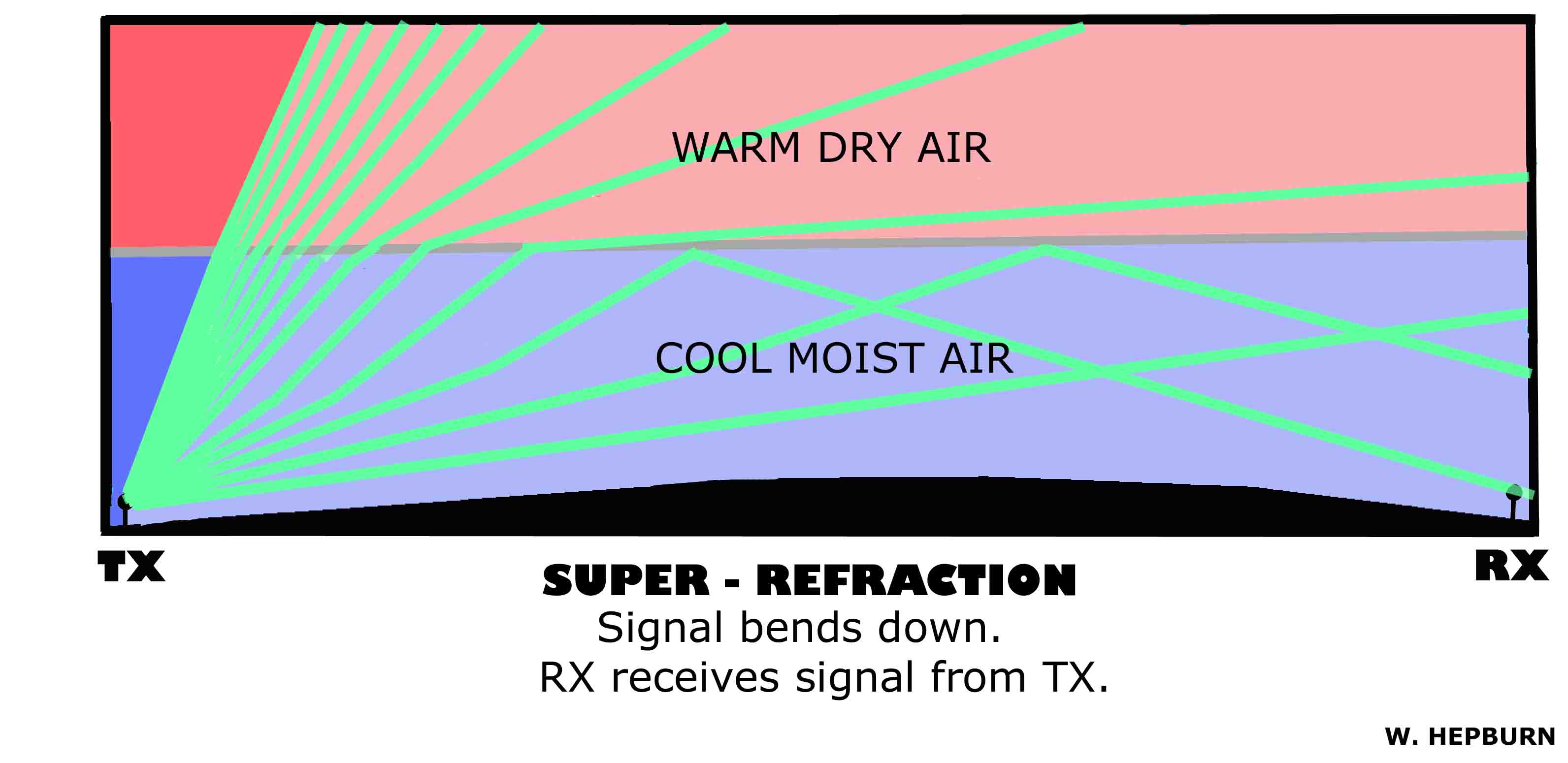

Refracción en la atmosfera por inversión termica

Refracción en la atmosfera y en tierra por inversión termica

Señal canalizada  por inversión térmica y aire seco a baja altura


Sub-reflacción por aire seco a baja altura



DMR

  • 380 - 400 / 430 / 470 MHZ TETRA (Trans European Trunked RAdio Acceso Múltiple por División de Tiempo  TDMA) / TETRAPOL ( Acceso Múltiple por División de Frecuencia -FDMA)  - Sistemas troncales de comunicaciones
    • DMR Emergencias
      • 380 - 380,15 MHz
      • 390 - 390,15 MHz
    • DMR Redes privadas PMR /PAMR
      • 406, 1 - 410 MHz
      • 410 - 430 MHz
      • 440 - 450 MHz
      • 450 - 470 MHz
      • 870 - 876 MHz
      • 915 - 921 MHz.
    • TETRAPOL
      • 380-385 MHz
      • 390-395 MHz.
Análisis de las señales https://signals.radioscanner.ru/base/signal140/

Espectro sistema TETRA en SDR++

Bandas de frecuecnia de TETRA. Fuente: Wikipedia




Puntos de lanzamiento de las radiosondas en la península ibérica (Lisboa - aeropuerto, Huelva, Murcia, Madrid - Aeropuerto, Santander y A Coruña) y trayectoria de los mismos




  • 403,200  MHz escuchada portadora  en VLC
  • 415,525  MHz escuchada portadora  en VLC
  • 430,0-440 MHZ radioaficionados (HAM)
    • 435,800 MHz ISS en FM (Canal de salida del repetidor VHF/UHF) . Se escucha con facilidad, consultar pases en Heavens-Above
    • 437,41 MHz  JS1YMG desde la luna
    • Balizas España:
      •  ED3YBF 432.4050 MHz JN11CL Unio de Radioaficionats de Catalunya
      •  ED6YAE 432.4255 MHz JM08PV URE Ibiza
      •  ED8YAJ 432.415 MHz IL18UM URE La Palma
  • 432 MHz escuchada portadora  en VLC
  • 400-433 MHz telemetria satelites LORA
  • 442 /483 Satelites militares
    • Los satélites rusos Raduga  1-5 y 1M-1 (Радуга) son satélites geoestacionarios ( son 44,5°E para  Raduga 1-5 Oriente Medio y 70,2°E  para  Raduga 1M-1 America,  los satelites 1M-2 está sobre Asia y el 1M-3 sobre África) que operan en la banda de 335-400 MHz (UHF) para enlace ascendente y 240-322 MHz (VHF) para el enlace descendente.

Rangos de frecuencia

  • 240,000-242,875 MHz
  • 243,125-243,520 MHz
  • 244,300 -248,580 MHz
  • 259,920-260,120 MHz
  • 261050-261250 MHz
  • 262,850-263,150 MHz
  • 264,250-265,150 MHz
  • 270,075-275,000 MHz
  • 280,000-292,805 MHz
  • 311,350 - 316,572 MHz
  • 317,500-322,000 MHz

    • Los satelites rusos  "Meridian" ( Меридиан) remplazaron a los Monilya y  hay 9 en órbita y tres mas planificados,  son similares a los SATCOM occidentales de VHF pero en UHF y además  en lugar de usar órbitas geoestacionarias utilizan la órbita HEO o Molniya para dar una mejor cobertura a las latitudes bajas del hemisferio N. Tienen transpondedores  en tres bandas: 278 MHz, 484 MHz (Bajada en 483,00; 483,50; 483,75; 484,00; 484,25) , 990 MHz.  Algunas frecuencias:
      • Meridian 7 NORAD 40296 con  subida ("uplink") en 442,850 MHz y  bajada  ("downlink") en 483,750 MHz
      • Meridian 9 NORAD 45254 una subida ("uplink") en 442,865 MHz y  bajada ("downlink") en 484,250 MHz



Órbita Molniya, conm apogeo en 39.000 km y perigeo entre 450-600 km y un periodo de 12h

Huella sobre la superficie terrestre de una órbita Molniya



Esquema de las señales de TV en UHF retransmitidas por los satélites Meridian


Frecuencias de bajada de los Meridian y anchos de banda

  • 446,0-446,1 MHz banda ciudadana (Comunicaciones en RF sin necesidad de autorización: walkies Talkies, etc.)
  • 474,0 - 826,0 / 858 MHz TDT HD España (DVB-T / T2). Los canales de DVB-T tienen una anchura de 8 MHz que hace que algunos dispositivos SDR, como es el caso del  RTL-SDR no sea elegible para recibirlas dado que su ancho de banda máximo  en este caso es de 3 MHz. Por su parte el RSP1A si que dispone de un ancho de banda de 10 MHz pero no hay software que facilmente decodifique la señal de DVB-T. Llegados a este punto igual SDR no es la mejor forma para decodificarlos frente a dispositivos específicos.
    • Canal más bajo asignado MUX 21 - 474 MHz
    • Canal más alto asignado MUX 65 - 826 MHz
    • Ancho de banda 6 / 7/ 8 MHz.
    • Video Format: MPEG2 MP & ML / H.264
    • Audio Format: MPEG2 Audio Layer I & II / AAC·ISDB-T
    • Canales en Valencia: 22 (482 Mhz), 28 (530 MHz), 29 (538 MHz), 31 (554 MHz), 33 (570 MHz), 37 (602 MHz), 40 (626 MHz), 41 (634 Mhz), 43 (650MHz), 46 (674 MHz)



Espectro parcial del  canal 23 de TDT

  • TELEFONÍA MÓVIL
    • Bandas de telefonía móvil
      • 2G GSM: GSM850, GSM900, DCS1800, PCS1900
      • 3G UMTS: B1(2100), B2(1900), B4(AWS), B5(850), B8(900)
      • 4G FDD LTE: B1(2100), B2(1900), B3(1800), B4(AWS), B5(850), B7(2600), B8(900), B12(700), B17(700), B20(800), B26(850), B28(700), B32(1500), B66(AWS-3)
      • 4G TDD LTE: B38(2600), B40(2300), B41(2500)
      • 5G FDD Sub6: N1(2100), N3(1800), N5(850), N7(2600), N8(900), N20(800), N28(700), N66(AWS-3)
      • 5G TDD Sub6: N38(2600), N40(2300), N41(2500), N78(3500)
    • Detalle de las bandas de 700, 800 y 900 en España
      • 703  MHz -  788 MHz,  banda de 700 MHz (N28) de telefonía móvil destinada a  5G ( Movistar: 20 MHz, Vodafone: 20 MHz, Orange: 20 MHz)
      • 790 MHz y los 862 MHz , banda de 800 MHz (B20) de telefonía móvil destinada a 4G ( Movistar: 20 MHz, Vodafone: 20 MHz, Orange: 20 MHz)
      • 880 MHz y 960 MHz, banda de 900 MHz (GSM900, B8, B20) de telefonía móvil  destinada a 2G, 3G y 4G (Movistar: 29,6 MHz, Vodafone: 20 MHz, Orange: 20 MHz)

Espectro de canales de telefonía móvil digital



  • 880,0-915,0 MHz banda ciudadana  (Comunicaciones en RF sin necesidad de autorización: mandos a distancia de juguetes, etc.)

    • 868 MHz datos WALDBECK
  • 925,0-960,0 MHz banda ciudadana (comunicaciones sin autorización)
  • 950-2150 MHz DVB-S/S2/S2X  CS/IKS



Las bandas de frecuencia que utilizan los satélites se identifican por una letra

  •  Banda -L (L-band ) de 1 a 2 GHz. Es usada por los sistemas GNSS (GPS, Galileo, etc,)  y también por los sistemas de comunicaciones móviles por satétile como Iridium, Inmarsat,  WorldSpace, etc

Fuente: Novatel



  • Banda-S (S-band) de 2 a 4 GHz. Son usados por los rádares meteorológicos, rádares marinos de superficie y algunas comunicaciones especiales

No confundir los receptores de radiofrecuencia necesarios para la recepción de DVB-T y DVB-S con:

  • Los receptores de televisión por cable DVB-C/C2  (p.e. PTV Teelcom, etc.). esta modalidad de distribución de video, que ha tenido su momento en determinadas zonas geográficas)  ha quedada obsoleta frente a Internet.

  • Los  decodificadores de TV / Video (Streaming) por cable (Internet)  como Fire TV de Amazon que decodifican formatos de video (HDR10, HDR10+, HLG, H.265, H.264 y Vp9)


Referencias
