Detector de potencia de RF

El control de la potencia de RF  es requerida para:

  • Cumplir con la normativa
  • Minimizar las interferencias
  • Minimizar la potencia consumida
  • Aumentar la vida de los componentes y dispositivos
  • Minimizar la potencia disipada

Un detector del tipo  RMS (Root Mean Square) como los basados en el circuito LT5581 produce un voltaje de corriente continua DC que es linealmente proporcional a la media de la raiz cuadrada  de la señal  RF.

Existen circuitos de detección:

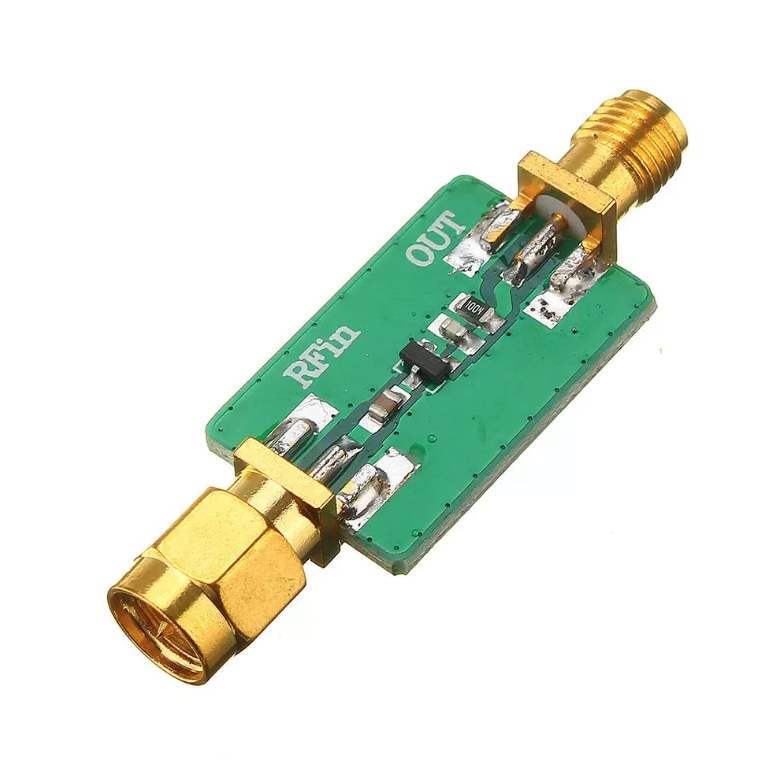

  • Pasivos (Detector de envolvente, amplitud o descarga): que giran en torno a una pareja de diodos en inversa (1N60) y un filtro RC,  en los cuales distinguimos
    • una entrada de RF  (RFin) que conectará al cable de antena mediante una T
    • una salida de corriente de control (GND-OUT)



Signal+ que detecta 0,1-3200MHz -40dBm







.Filtrado RC: R = 10K, C = 1 nF,  Si desea trabajar a una frecuencia más baja, puede aumentar la capacitancia de salida. Si desea una respuesta rápida, debe reducir la capacitancia.


  • Activos: que giran entorno a un circuito integrado  y en el que distinguimos:
    • una entrada de RF  (RFin) que conectará al cable de antena mediante una T
    • una alimentación (GND - VCC)
    • una salida de corriente de control (OUT)

Detector logarítmico RF AD8318, medidor de potencia de medición, 1-8000MHz, 70dB, RSSI ( Hoja de caracteristicas de l AD8318 ) el  AD8307 tiene una banda de detección  entre 1-600MHz, tambien AD8361
