TQP3M9037 LNA - RF AMP 04A (TQP3M9037)

 Características

• Marca: TQP3M9037 LNA
• Modelo: RF AMP 04A RF AMP04A
• Semiconductor: TQP3M9037
• 0.7-6.0 GHz Operational Bandwidth
• Baja figura de ruido: 0.4 dB NF at 1.95 GHz
• Ganancia: 18,5 dB a 0,7 GHz - 21,5 dB a 6 GHz
• High Linearity, +35 dBm Output IP3
•  High Input Power Ruggedness, +22 dBm CW
• Unconditionally Stable
• Integrated On-chip Matching, 50 Ohm In/Out
• Integrated Active Bias
•  Integrated Shutdown Control Pin
•  +3V to +5V Supply; Does Not Require −Vgg
•  Pin Compatible with Low-Band TQP3M9036 , 0.4–2.0 GHz
• Caja: metálica
• Conmutador de antena: no (si no se usa hay que desconectarlo)
• Alimentación: 5V (USB micro)

Curva teórica

• Ancho de banda (Broadband): 0.1 MHz to 6 GHz (11 dB at 150 MHz), esta afirmación ya choca con las características del semiconductor que dice montar 700 MHz - 6.0 GHz .
• Linealidad: +35dBm Output IP3
• Figura de Ruido (Noise Figure - NF):  0.4dBNF en 1.95 GHz
• Potencia de salida (output power): 22 dBm
• Ganancia variable (Variable ATT for gain): de 0 a 18 dB
• Alimentación: 5V 70ma, hay versiones con o sin bateria
• Disponible en Aliexpress por
• HT004 Acabado en plata, caja metálica, con interruptor USB/Bateria interna por unos 11 €
• Acabado en dorado, caja metálica por unos 14 €
• HAMGEEK-MT1129, acabado en negro ¿Caja metálica?  por unos 15€

Curvas teóricas

Foto del fabricante en perspectiva

Foto dl amplificador con su entrada y salida mediante conectros SMA

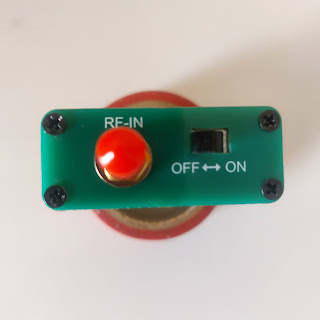

Entrada e interruptor

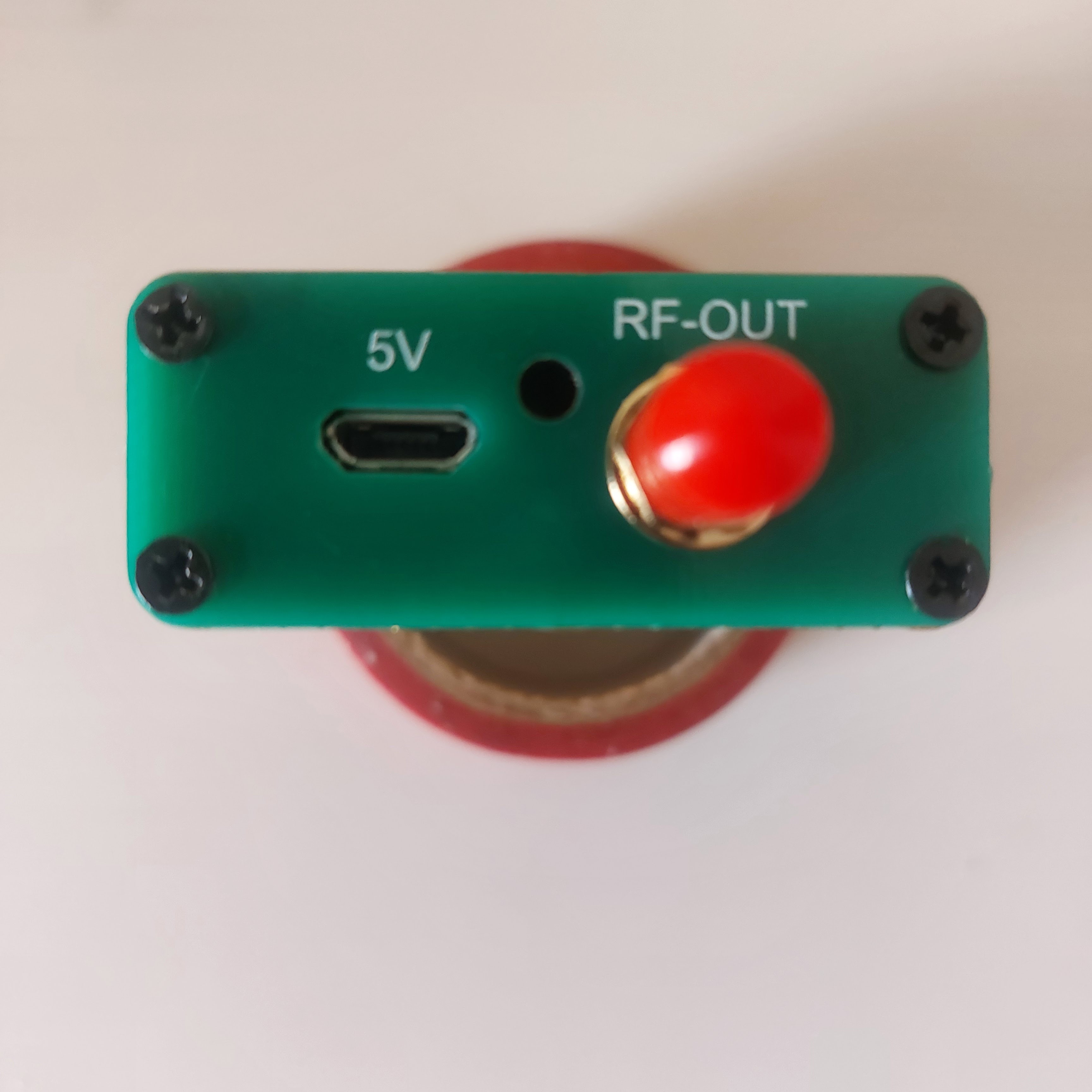

Salida y entrada de alimentación USB.micro 5V

Reverso de la placa donde se distinguen la conexiónpara batería

Anverso de la placa del TQP3M9037-LNA-V2

Detalle del circuito con un a protección de entrada mediante una pareja de diodos BAV99, el amplificador TQP3M9037 (90379928 de fabricante desconocido), el diodo schottky de protección de alimentación y de la salida (B5819 ) y el de alimentación TP4056

Esquema de conexión del TP4056

La ganancia de 50 kHz a 150 kHz está entre los 9 y los 12 dB

De 150 kHz a 1,5 MHz la curva de ganancia  es plana y cercana a  los 15 dB.

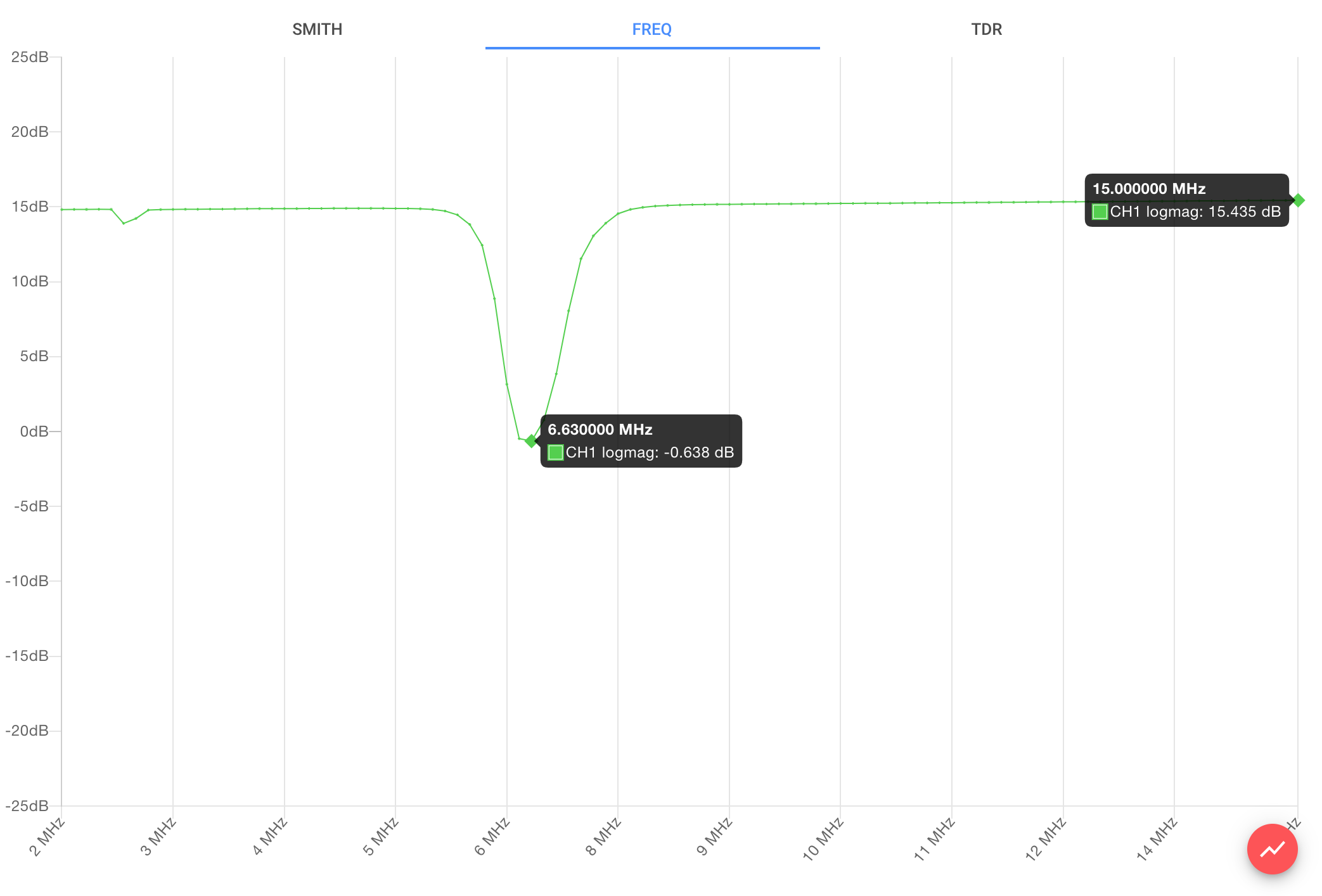

De 1,5 a 15 MHz la ganancia está en unos 15 dB exceptuando la muesca situada en 6,6 MHz


De 15 MHz a 30MHz la ganancia está entre los 15 dB y los 17 dB

Cuadro de ganancias por bandas obtendido con nano-VNA

Resumiendo es un amplificador de RF económico que no tiene nada que ver con las caracteristicas de la publicidad.  En HF la ganancia es pequeña a partir de los 8 MHz (0-3 dB), que aumenta en VHF (3-5 dB) llegando a los 20 dB para 1.500 MHz con la muesca en 300 MHz.

Se ha comprobado con WSPR que en HF es completamente inservible.

Para leer más

• RF AMP 02A (2N5109 ) vs RF AMP 04A (TQP3M9037)
