Prácticas con antenas de hilo muy largo: I - End-Fed
Tenia ganas de tener la oportunidad de probar antenas de hilo muy práctico, y para ello me he agenciado:
- Un rollo de cable H07V-K 1x1,5 - 100 m azul (18,95 en Bricodepot)
- Un balum 1:9 (2,84€ en Aliexpress)
- Un adaptador de impedancias (Sintonizador de antena Manual QRP z-match, 3-28 MHz (24,35€ en aliexpress)
He tendido el cable lo mas alto posible en forma de cuadrado de forma que sus dos extremos los tengo junto al equipo y de esta forma puedo configurar las siguientes antenas:
- Antena en rombo (sin carga terminal)
- Antena end-fed (alimentación en extremo)
- Antena end-fed con contrapeso o contraantena
- Antena beverage
Pruebas prácticas
La antena end-fed con contrapeso (conexión a una tierra independiente a la de la red electrica) tiene un mejor comportamiento S/N que sin contrapeso y tiene un mejor comportamiento que la rombica sin carga para frecuencia bajas (<3 Mhz 100m).
La antena rombica sin carga tiene un mejor comportamiento S/N que la end-fed con contrapeso de 3 MHz a 30 Mhz (10m).
En principio no se ve mejora si la end-fed se conectar su extremos a tierra convirtiéndola en beverage pero falta montar una carga terminal de 500 ohmios (estoy a la espera de recibir los componentes).
Para frecuencias superiores a 3 MHz el adaptador de impedancias mejora apreciablemente la señal recibida, para ello es bueno disponer de estaciones referencia a lo largo del espectro para ajustarla.
El balum 1:9 parece que mejora la S/N en todas las antenas
Medidas prácticas
 |
| Carta de Smith de la antena end-fed 100m + balum 1:9 |
 |

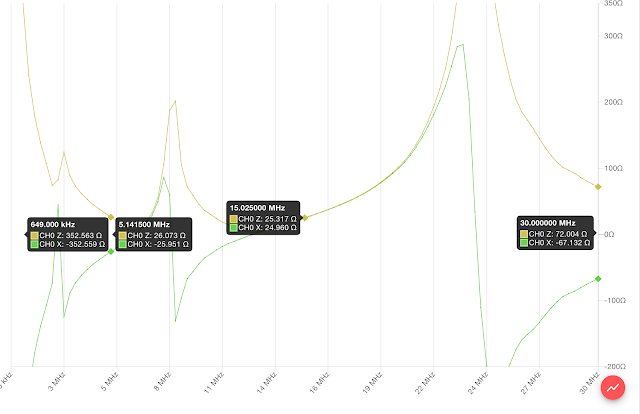

| Diagrama de Z (amarillo) y X (verde) de una antena end-fed 100m + balum 1:9 |
 |
| Carta de Smith de la antena end-fed 100m con contrapeso + balum 1:9. Se observa que se acerca mas al 0 |
 |
| Z y X de la antena end-fed 100m con contrapeso + balum 1:9. Se observa que se mantiene la impedancia entre los 30 y los 150 ohmios y la X se acerca mas al 0 |
 |
| Carta de Smith de la antena rombonica sin carga + balum 1:9. |
 |
| Z y X de la antena rombica sin carga + balum 1:9. Se observa que se mantiene la impedancia bastante controlada por encima de los 10 MHz |
 |
| Z y X de la antena end-fed 100m con contrapeso + balum 1:9 + adaptado de impedancia en una posición |
 |
| Z y X de la antena end-fed 100m con contrapeso + balum 1:9 + adaptado de impedancia en la posición opuesta de los mandos , se ve que se puede ajustar a Z050 X=0 desde cerca de los 3 Mhz hasta los 30MHz |
Las medidas confirman las apreciaciones subjetivas que se obtuvieron en la práctica
Temas pendientes
- Comprobar el efecto de una carga de 500 ohm al final de la end-fed para convertirla de la Beverage.
- Probar si un adaptador en T al incluir una inductancia variabls mejora el ajuste y el rango de frecuencias
Para leer mas
- Antena de hilo largo o antena Beverage
- Antena de media onda alimentada por su extremo - End Fed Half wavelength antenna
