Hackenado - I

La curiosidad es el motor del aprendizaje, por ello cada vez que veamos una antena debemos preguntarnos ¿Para qué?

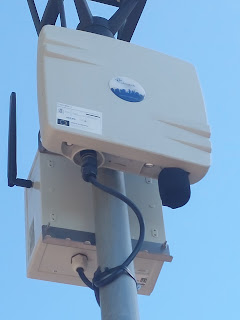

Una farola con dos dispositivos diferenciados uno (A) con una antena y otro  (B) con dos antenas (diversidad para mejorar cobertura en una zona)

Ambos están interconectados y el (B) dispone de un micrófono y logo de la empresa IMATEK

Espectro radioelectrico en la proximidad de los dos dispositivos (no se pueden discriminar las señales locales de las remotas al no disponerse de una antena direccional) pero en principio vemos señales en 538, 602 y 665 MHz, 393 y 390 MHz (DMR) y 925 MHZ(802.15.4).
El fabicante dice usar los siguientes sistemas de raiocomunicación: 802.15.4 (De 868-915 MHz no se aprecian señales),  WiFi (2,4 y 5 GHz, no se aprecian señales ), 4G (800, 1.500, 1.800 y 2.600 MHz no se aprecian señales), Sigfox (862 to 928 MHz, se aprecia una señal) y LoRaWAN (433 MHz no se aprecian señales)
El (B) es un detector de ruido IOT de IMATEK

Adicionalmente ademas de las etiquetas de la Generraliat Valenciana, Red.Es , etc, en una se puede leer UDCVAL-XXX-NNN que nos lleva con google a una web demo de control centralizado de red de IMATEK


Resumiendo seguramente se trata de un receptor de distintos sensores instalados en la zona (A) que junto aa la medida de ruido de  (B) se envían a un punto centralizado remoto.


Hemos aprendido y pasado el rato.
