RG174 - RG316 - RG58
Estos tres cable coaxiales tienen unas características similares, aptos para señales de hasta con 1 GHzde frecuencia e ideales para el trabajo en laboratorio por su pequeño diámetro.
Su principal diferencia es el grosor de los mismo. En general a mayor grosor más caro, más pesado, mayor radio de curvatura y menores perdidas.
- RG174 (1,5-2,1 mm): color negro, el de mayor atenuación de los tres. A 0,63 € /m con conectores en Aliexpress.
- RG316 (2,4-3,2 mm): color marron, el mas barato fv: 0,69
- RG58 (4,9-6,2 mm); color negro, el mas caro, el de menor atenuación de los tres. A 1,30 € /m con conectores en aliexpress.
 |
| Cuadro comparativo de las caracteristicas eléctricas de un RG316 y un RG174 |
 |
| Cuadro comparativo de las caracteristicas eléctricas de un RG58 y un RG174 |
RG174
Respuesta de 10m de RG174 con nanoVNA
Como se natural las perdidas son mayores a medida que la frecuencia de trabajo aumenta, teniendo 10 dB para 105 MHz

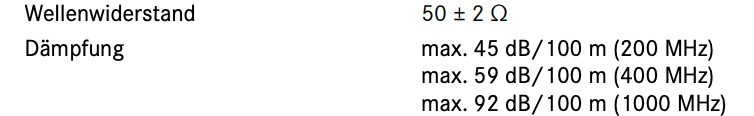

Caracteristicas del fabricante
 |
| Calculo de longitud /Velocidad de propagación La longitud que da no es exacta al considerar la velocidad e propagaciónd e 0,7 en lugar de la real de 0,66 |
Bueno como en todo que sea de una marca de calidad o de una marca blanca tambien influye en las caracteristicas reales del producto.
