Probando un up Converter: spyverter

Spyverter parece ser un clon del Airspy SpyVerter R2  que se puede adquirir en Aliexpress pyverter por la mitad de precio que el original.

Aspecto externo del Spyverter.
Caja metálica con terminales SMA y conector micro USB

Esquema de bloques de un Up-Converter con LO=125MHz
Fuente: https://github.com/IgrikXD/Easy-SDR/tree/master/HF%20Upconverter

Sus características teóricas son:

  • El dispositivo convierte la banda de 1 kHz - 60MHz  a 120-180 MHz, gracias a un oscilador de cristal de 120 MHz (El mismo rango que el original)
  • Pérdida de conversión: 5,2 dB (El original dice tener 8 dB)
  • IIP3: 35dBm (El mismo que el original)
  • Potencia máxima de entrada: + 10 dBm
  • Alimentación mediante corriente continua de 4,2 V-5,5 V (USB micro) con un consumo de corriente menor a 100 mA.
    • Dispone de un led azul que indica que está el dispositivo en en funcionamiento
    • Cuando se quita la corriente no tiene conmutador por lo que hay que desconectar el dispositivo de la antena para recuperar el funcionamiento normal.
  • Pérdida de retorno de entrada: -10 dB (máx.)
  • Pérdida de retorno de salida: -10 dB (máx.)
  • Ruido de fase a 10kHz:-122 dBc/Hz (El mismo que el original)
  • Dimensiones físicas: 45x18x50mm; 82 gramos
  • El original además indica que dispone de dos filtros:
    • Pasa bajos con frecuecnia de corte de 65 MHz – 75dB ultimate rejection
    • Pasa banda con frecuencias de corte de  120 MHz and 180 MHz – 75dB ultimate rejection

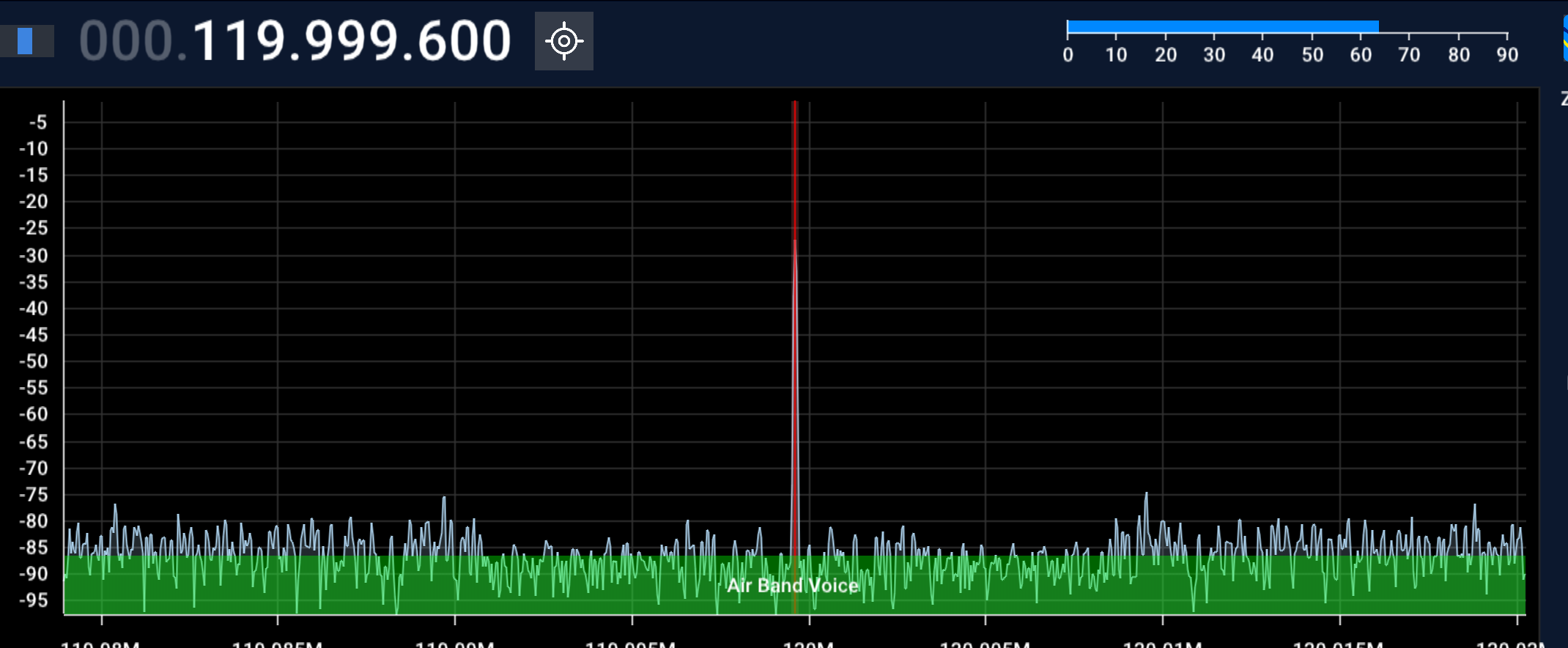

Con alimentación el spyverter

sin alimentación el spyverter

Anverso del circuito del Spyverter


Reverso del circuito del Spyverter en el que se distingue el cristal de 120 MHz

En las primeras pruebas se comprobó que convierte sin problemas con una pequeña desviación de -400 Hz señales desde 5.890 kHz (emisora de frecuencia mas baja sintonizada) a 21.580 kHz (emisora de frecuencia mas alta sintonizada) sin embargo emisoras  de 252KHz y 558,5 kHz bien por fallos de diseño o por baja señal no las convirtió.

Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor
