La antena discone (disco +  cono) es una antena compacta cuyas dimensiones  se calculan en función  de la  frecuencia mínima  (fm)de trabajo. La antena es de banda ancha y trabaja desde la fm  hasta  frecuencias 10 veces dicha frecuencia con la relación de ondas estacionarias VSWR menor a 2,5. Por ejemplo una discone diseñada par 100 Mhz  su banda de funcionamiento es de 100-1.000 MHz Una variante de esta antena es la doble discone, que es una antena asimétrica con radiales en su parte superior e inferior. Se obtiene un ancho de banda desde la frecuencia de diseño (minima) hasta 100 veces dicha frecuencia. Siguiendo con el ejemplo una doble discone diseñada par 100 Mhz  su banda de funcionamiento es de 100-10.000 MHz Antena doble discone Antena discone Fuente:  Discone Antenna Calculator Based on formulas given in the ARRL Handbook Referencias Calculo para fm=108 (Ayudas a la navegación aérea, comunicaciones aéreas, ...) Calculo para fm=137 (NOAA/METEOR, aficionados 2m, ...) Referencia

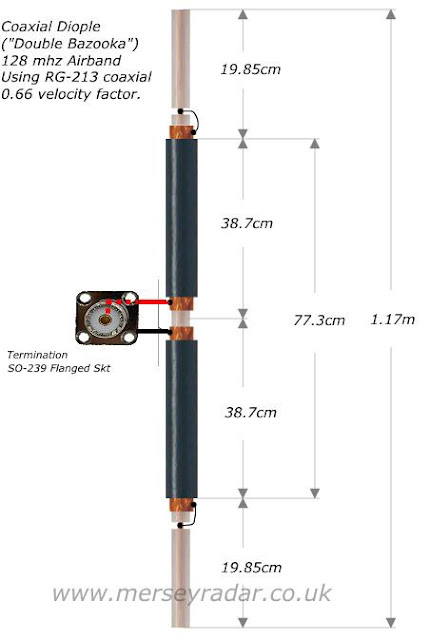

Una antena dipolo de media onda es un conductor (cable o tubo) de media onda alimentado de forma simétrica en su punto medio. Para alimentar un dipolo sencillo con un cable coaxial se necesita un BALUN 1:1 El dipolo simple tiene una impedancia en su punto central de 52ohmios, mientras que el dipolo plegado la tiene de 300 ohmios. Una variante del dipolo es la antena bazooka que juega con las impedancias y velocidades de propagacion del cable coaxial que se utiliza para construir las ramas del dipolo, con lo que se consigue una antena mas compacta. Bazooka para 128 MHz y coaxial de 0,66 de factor de velocidad. Fuente;  https://www.merseyradar.co.uk/airband-radio/home-made-coaxial-dipole-antenna-for-civil-airband/ Cada rama del dipolo bazooka mide en metros 300/MHz siendola parte interna de la rama 66% de la longitud y la externa 33% de la longitud, esto es así si el factor de velocidada del coaial es de 0,66%. Referencias Deshibo - Antena receptora GA-505 de FM  76 - 108MHz,  V 118-136M
