La familia SX1262, SX1276, SX1278 y SX1280

La familia SX1262, SX1278 y SX1276 es muy popular entre las placas de desarrollo ESP32 para dotarlas del protocolo de radiocomunicación LoRa. De estos trs SX1276 es mas moderno y superior en caracteristaicas a los otros dos

Las placas de desarrollo Lilygo (TTGO) ESP32 LoRa T-3 v1.6.1 monta los siguientes chips de comunicaciones:

  • SX1278 para la banda de 433 MHz
  • SX1276 para la banda de 868, 915 y 923 MHz
  • SX1280 para la banda de 2,4 GHz

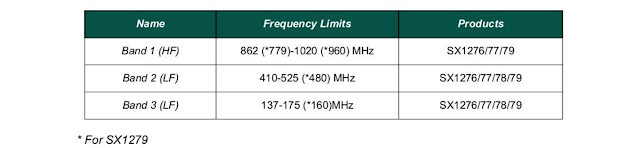

Según esta tabla de SemTech fabricante de la serie SX127x todos trabajan bien en las bandas bajas pero no en las altas.

Bandas soportadas por la serie SX127x


La familia ESP32 LoRa de Lilygo monta SX1278 para 433 MHz (funciona también en VHF 136 MHz/144 MHz ),  SX1276 para 868/915/923 (Son modelos de chip distintos para cada sub-banda), SX1280 para 2,4GHz y SX1262

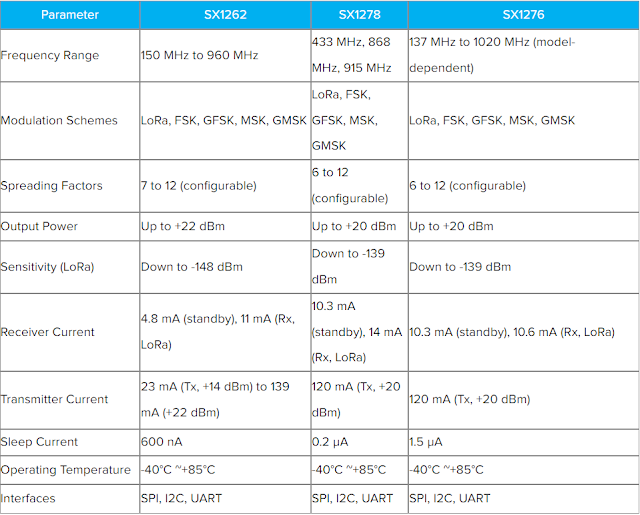

Cuadro comparativo de SX1262,  SX1276, SX1278

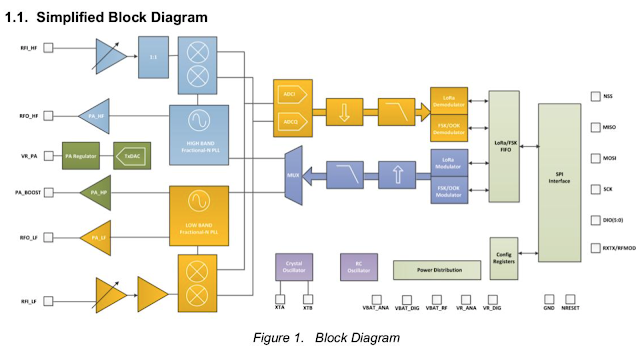

Diagrama de bloques


Sensibilidad RX: -148dBm
Potencia TX: 20 dBM (100 mW)
Modulaciones: FSK, GSFK, OOK, GMSK y LoRa

Pinout del chip LoRa en la placa Lilygo ESP32



Referencias
