La propagación en 10m según WSPR

 Como ya se ha comentado se dispone de un TX WSPR de la marca Zachtek localizado en IM99 con una antena End-Fed de 16,2m (No resonante)  con contra-antena de 4m y UN-UN 9:1

En una entrada anterior se ha analizado la propagación para la banda de 80m y de 40m que se produce en la capa E, y que le afecta la atenuación de la capa D diurna, ahora vamos al otro extremo a la banda de 10m (28 MHz) a la propagación en la capa F, siempre y cuando hay actividad solar suficiente

Se analizan las recepciones obtenidas, para la banda de 10m,  en el día 30/5/2025, con salida de sol 4:40 y puesta 19:26 UTC en la localización (QTH) del TX

Se obtuvieron un total de 126 spots distribuidos a lo largo del dia, exceptuando el intervalo nocturno entre las 00:00 y las 04:00 siendo el momento de mayor actividad a las 12:00 (al medio dia) con 11 spots

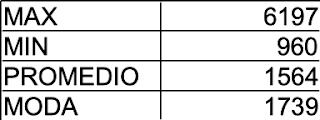

La distancia mínima es de 960km (un salto corto) la distancia máxima de 6.197 km es algo excepcional y puede ser incluso un error, el promedio del salto es de 1564, y la moda 1.739 que corresponde a un RX en las Islas Canarias (EA8BFK)

Resumiendo: la propagación está abierta todo el día, exceptuando las horas centrales de la noche, y el momento de maxima propagación corresponde al mediodia.
