Existen dos posibilidades para instalar una estación completa WSPR TX-RX:
- Emplazamientos distintos para TX y RX: las exigencias para la estación RX son mayores pues requiere el menor nivel de ruido posible (p.e. entorno rural) y conexión a Internet, mientras que para TX no importa el ruido y no requiere Internet. Por ello dado que son RX y TX son independientes en WSPR una solución es ponerlos en localizaciones distintas si bien ello obliga a usar dos antenas por contra se tiene disponibilidad de ambos equipos de forma continua
- Mismo emplazamiento para TX y RX: tiene la ventaja de que unicamente se necesita una antena, si bien al compartir localización hace falta coordinar los tiempos de RX y los de TX por una parte y por otra disponer de un conmutador de antena automático para proteger el RX cuando el TX está activo.
Si bien en un principio pensé en dos emplazamientos, finalmente por temas logísticos pasé a concebir la estación en un emplazamiento único, por lo que me puse en la tarea de localizar un conmutados automático
Es un conmutador activo pensado precisamente para conmutar automáticamente la antena entre los equipos a WSPR RX y WSPR TX.
Las características son:
- Potencia TX:
- Máxima admisible 2W continuos, nos valdría pues el WSPR TX Zachtek tiene una potencia máxima de salida de 200mW.
- Mínima para conmutar o sensibilidad 15dBm (30mW), también valdría pues no se ha pensado trabajar con esos niveles tan pequeños.
- Pérdidas de inserción entre 0,5 y 1dB, que son asumibles.
- Ancho de banda: 100kHz - 50MHz, que cubre con holgura la bandas con las que se quiere trabajar, de 80m a 10m.
- Aislamiento entre los puertos de salida RX y de entrada TX 50dB o más en las bandas de HF, parece suficiente
- Alimentación 5V mediante conector USB
Se vende por separado el conmutador (29€) y la caja de plastico (6€) a lo que hay que añadir tasas y gastos de envío, lo que para el caso de España quedará en unos 50€.
 |

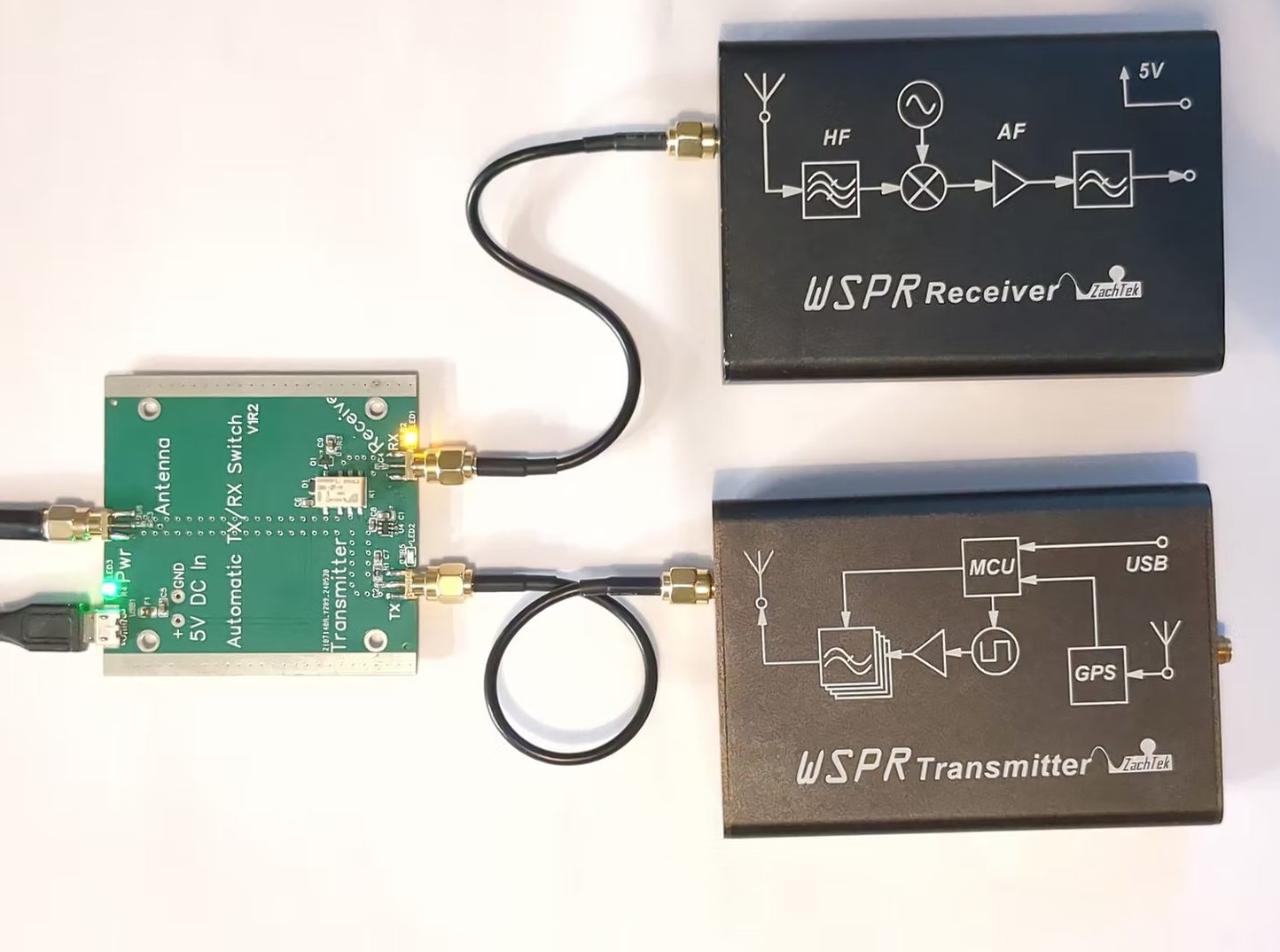

| Montaje de una estación WSPR TX-RX propuesto por Zachtek |
Otros modelos
- MFJ-1707B, AUTOMATIC RF SENSE ANTENNA SWITCH 121,95€ (No disponible)
- RX audite sdr switch 291,71 €
Ver
