Viene de:  Analizador de espectros: I - Introducción Antes que nada dejar claro que el TinySA y el TinySA Ultra tienen arquitecturas muy distintas y de ahí su diferencia de precio. No es lo mismo trabajar con frecuencias de hasta 800 MHz que frecuencias de hasta 12 GHz. a continuación los diagramas de bloques y fotos de su interior muestran cuan diferentes son. ESQUEMA DE BLOQUES  Esquema y placa de un TinySA segun   TINYSA USER MANUAL MARCH/2021 Foto del interior de un TinySa Ultra. Pegado a su tapa posterios la bateria modelo 605080 de 3000 mAh  y 3,7V. En la parte inferior la conexión del jack, la ranura para la tarjeta de memoria SD y el conector USB-C. A la derecha los dos conectores SMA. Se observan los blindajes de ls partes d RF. Foto del interior de un TinySa Ultra. En la parte inferior el STM32 F302C0T6 (Micro controlador Arm® Cortex®-M4 32-bit MCU+FPU, up to 64 KB Flash, 16 KB SRAM, ADC, DAC, USB, CAN, COMP, Op-Amp, 2.0 - 3.6 V) similar al usado po...

Las emisoras de radio se les asigna un indicativo de llamada, que viene a ser como la matrícula de un coche, para su identificación.  Quien asigna los indicativos a nivel mundial es la ITU que tiene una tabla de asignaciones  de prefijos de 3 letras. Así, por ejemplo, a España le corresponden los tramos: AMA-AOZ  EAA-EHZ Veamos algunos ejemplos: EAJ-1 corresponde a la emisora de radiodifusión Radio Barcelona de la Cadena Ser EC5XXX corresponde al identificativo de llamada de un radioaficionado particular del distrito 5  (2 letras, 1 numero, 2 ó 3 letras) EC-IZD corresponde a una aeronave, en concreto  primer avión operativo de Vueling (2 letras, guión, 3 letras) En airfleets puede consultar todos los identificadores de aeronaves. Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor

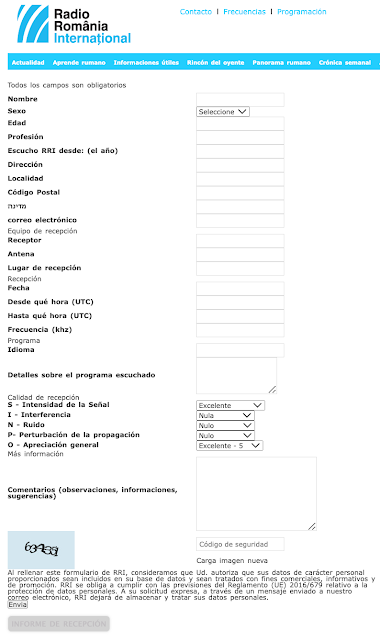

Viene de: QSL-  El acuse de recepción: I - origen y pasado Las QSL en la actualidad  Los tiempos cambian y en la actualidad l as emisoras de radiodifusión en onda corta, que cada vez son menos, para conocer la calidad de sus emisiones en las zonas destinatarias no necesitan ya los informes de recepción de los radioyentes pues pueden hacer uso de redes de recepción globales como  KiwiSDR  , y así, es posible que ya no dispongan de servicio de QSL. Sin embargo algunas emisoras tanto de radiodifusión como utilitarias lo conservar en formulario electrónico o correo electrónico específicos, pues les permite recoger información adicional sobre los radioyentes (sexo, edad, equipos y antenas empleados, etc.) e incluso archivos de audio (muy aconsejable para asegurara la validación del informe de recepción. En 2024 a partir de la experiencia recogida aproximadamente:  Un 26% de las emisoras a las que se les envió un informe de recepción mediante email o formulario r...

  Diagrama de bloques de un receptor de FM implmentado con DGNU Radio Companion y RTL-SDR Referencias Experimental study on Wide Band FM Receiver using GNURadio and RTL-SDR

Teniendo claro todo lo expuesto en la parte I procede hacerse la siguiente pregunta   ¿Tiene efectos prácticos la colocación de ferritas en cables coaxiales de RF cuando precisamente estos actúan como blindaje frente a señales externas y evitan la radiación de las señales que transmiten? Ferrita con dos vueltas de coaxial Primeras pruebas con cables normales y coaxiales Si unimos la salida y entrada de un nanoVNA con un coaxial obtenemos una curva casi plana con una pequeñas pérdidas de inserción que aumentan con la frecuencia, la longitud del cable y el tipo de cable (De -0,1 dB para 50 Hz a -0,2dB para 900 MHz). Si unimos la salida y entrada de un nanoVNA con un simple cable obtenemos una recta con pendiente negativa, a mayor frecuencia mayores son las pérdidas, y estas son debidas a las perdidas de inserción pero sobre todo a las de radiación.  (De -3 dB para 50 Hz a -13dB para 900 MHz).  Si unimos la salida y entrada de un nanoVNA con un coaxial al que le hemos puest...
