SDR - Software Defined Radio - VI: Software para receptores SDR

Viene de: SDR - Software Defined Radio - V : Múltiples SDR

Para configurar un receptor SDR necesitamos:

A continuación un cuadro con  algunos de los programas disponibles, he remarcado los que he probado de los cuales después comento algo:

DISPOSITIVO SDR

SOFTWARE SDR

S.O.

Precio

RTL-SDR

SDR#


Windows


Gratuito

RTL-SDR

HDSDR (Ex-WinRAD)


Windows

Gratuito

RTL-SDR

RSP1A

SDRAngel

Android, Windows y OSX

Gratuito

RTL-SDR

SDR++


Windows, Linux, OSX, BSD


Gratuito


RTL-SDR

Linrad


Windows/Linux


Gratuito

RTL-SDR

GQRX (similar a SDR#)

Linux, OSX

Gratuito

RTL-SDR (V3: Generic RTL2832U OEM :: 00000001)

RSP1A (SDRplay Dev0 RSP1 B0020P0002)

CubicSDR


Linux/Windows, OSX

Gratuito

RTL-SDR

Studio1


Windows


Pago

RSP1A

SDRUno


Windows

Gratuito

RTL-SDR

SigDigger


Linux

Gratuito

RTL-SDR

ShinySDR


GNU Radio

Gratuito

Existe un gran número de programas que trabajan sobre Android o diseñados para trabajar como servidores web, etc.

Experiencia con el SW para RTL-SDR y RSP1A:

  • OSX (Big Sur 11.7.4)
    • GQRX v2.14.5  con RTL-SDR Finalmente lo he podido poner en marcha, tras  actualizar todo el software que solicita. Es una aplicación muy sencilla de usar. Demodula AM, FM (N, W, W-Estereo), BLU (USB y LSB) y CW (CW-U y CW-L)
GQRX 2,14,5 en OSX 11.7.4
    • SDR++ v 1.0.4 con RTL-SDR El panel es más completo que el de GQRX y más sencillo que el de Cubic SDR, la calidad de sonido muy buena similar a GQRX, es mi preferido. Un manual de uso lo puede consultar aquí.
SDR++ v1.0.4 en OSX 11.7.4

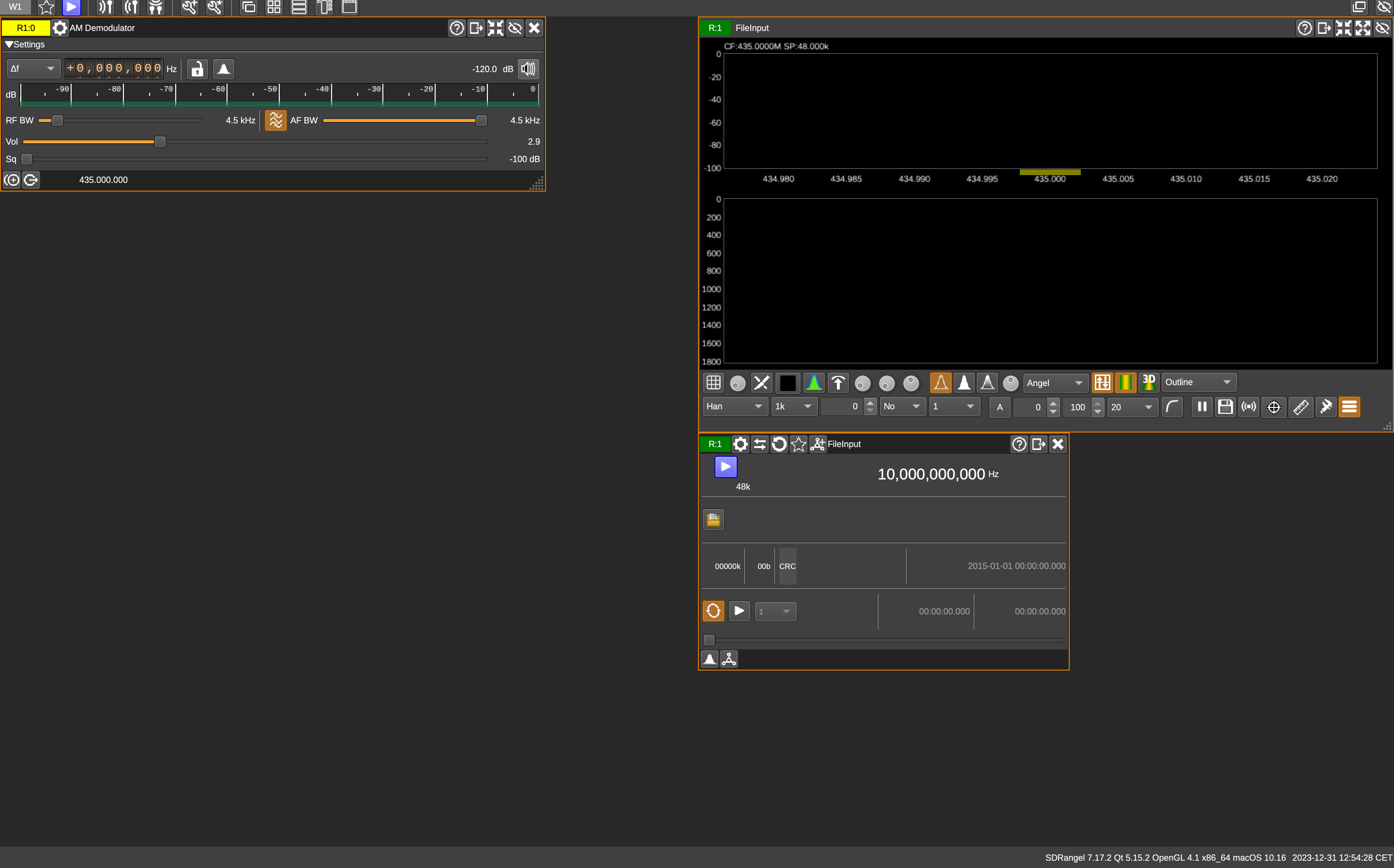

    • SDRAngel  V 7.17.2 con SDR-RTL , con RSP1A no funciona. Tiene una gan cantidad de complemento que lo hace muy util para explorar nuevos servicios (VOR, etc.) lo uso para cuando quiero decodificar emisoras no comerciales o demodular mas emisiones
SDRAngel 7.17.2 en OSX 11.7.4


    • CUBIC SDR V 0.2.4 con SDR-RTL Tuve que descargar bastante software y actualizaciones pero al final funcionó. El interface es el mas complejo que los instalados sobre Windows y que el GQRX. Me gusta como se puede cambian el ancho de banda y la presentación gráfica, no me gusta el poco control sobre los filtros de ruido y el sistema de almacenamiento de frecuencias (Bookmark)
CubicSDR 0.2.4 en CSX 11.7.4

  • Windows (Windows 10, 64 bits)
    • AIRSPY SDR#  v1.0.0.1913 v. 1913; 8-6-2023 :
      • Seguramente el mas popular de los programas para SDR, con muchos plug-in de terceras partes
      • Tiene una instalación portable sin afectar al registro por lo que se puede instalar en cualquier directorio incluido una memoria USB externa.
      • Hay que:
        • Ejecutar primeramente el archivo "install-rtlsdr.bat"
        • Después ejecutar ZADIG para instalar el dispositivo "RTL2838UHIDIR / Bulk-IN Interface(Interface 0)" o "Bulk-IN Interface(Interface 0)" de la lista de dispositivos o con eEDIT. si falla siempre se puede reinstalar, ojo no instalar el ratón o cualquier otro dispositivo USB que esté conectado. Si dice "The installadion drived failled" reinicie el ordenador. Si dice "The driver is installation sucefully" todo es correcto
        • Por último ejecutar SDRSharp para arrancar el programa. La primera vez hay que configurar el dispositivo SDR que usamos en este caso RTL-SDR desde el menu de inicio (rayas horizontales) antes de darle a PLAY (El triangulito), en caso contrario dira "Device not available". Si todo ha ido bien oiremos el típico ruido blanco que suena como una fritura.
        • Se puede instalar SDRSharp-Installer desde  SDR# with Community Plugins, que precisa del Runtime de .NET que se descarga automáticamente y hay que instalarlo si no está ya descargado.
      • Sobre windows 10 las versiones 1913 y 1914 nos resultaron inestables y se cierran cuando se intenta cambiar la frecuencia, siguiendo las recomendaciones del desarrollador se instaló la versión anterior 5.X. con la que se ha trabajado
    • SDR# SDR-RADIO  V3.2 64bits 2022-09-18_1224. Se trata de un .exe que realiza una instalación tradicional, cuando se arranca hay que configurar el dispositivo en SDR-CONSOLE. Funciona sin problemas


    • SDRAngel  con SDR-RTL y  con RSP1A . Tiene una gran cantidad de complemento que lo hace muy util para explorar nuevos servicios (VOR, etc.)
    • HDSDR  (Sucesor de WinRaD) v2.81 beta6 installer. (June 15, 2022).
      • En una instalación tradicional descargando un EXE, no necesita ninguna configuración a diferencia de las dos anteriores, es muy sencillo de utilizar
      • No he conseguido que reciba nada ¿?
    • SDRUNO con RSP1A. Es el desarrollado por el fabricante y el que obtiene mayores prestaciones.

Mencion a parte es GNURadio cuyo fin es el de ayudar a desarrolladores y estudiantes y en el cual hay que configurar previamente los bloques o módulos para que funciona

Referencias





Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor
