Los receptores SDR del tipo RSP (por la denominación de los modelos originales) o MSI por el empleo de los circuitos integrados MSI2500 (procesador de señal) y MSI001 (sintonizador) son menos populares que los basados en los receptores RTL-SDR (RD828D/R860/R820T2 y RTL2832U). Sin embargo presentan varias características que los hacen muy atractivos: - Trabajan a partir de los 1-10 kHz de forma nativa, los RTL-SDR lo hacen a partir de los 300 - 500 kHz y además hasta los 20-30 MHz de forma directa (canal Q).
- En algunos modelos disponen de entradas diferenciadas de RF según la banda de frecuencia a sintonizar (1, 2, 3 ó 5) con conmutación interna automatica o externa manual.
- Disponen de un ancho de banda de IF de hasta 10 MHz (Los RTL-SDR hasta los 2,4 MHz)
- Digitaliza las señales con hasta 14b (Los RTL-SDR hasta 12b)
Por contra presentan dos inconvenientes:- Menor software disponible (SDRuno / SDRConnect y SDRAngel)
- Mayor precio de los modelos originales MSI (SDRPlay) en comparación con los originales RTL
 |
Esquema de bloques de un RSP1 (MSI001 + MSI2500)
Esquema eléctrico RSP1 |
MODELOS ORIGINALES RSP de SDRplay
- SDR-play RSP1A
- Tipo: receptor
- RX virtuales: 4
- Conexiones RF: 1
- Rango de frecuencias desde 1kHz hasta 2 GHz
- codificación de 14 bits
- Software: SDRUNo
- Ancho de banda IF: 10 MHz
- Bias-T o Bias Tee que permite alimentar preamplificadores LNA a través del cable coaxial de antena.
- Precio: 87 -125,99€ en Astroradio
- SDR-play RSP1B
- Tipo: receptor
- Es un modelo mejorado del RSP1A
- caja metálica
- Mejora del nivel de ruido
- Por debajo de 1MHz
- En las bandas de; 50-60 MHz 3.5-5.5MHz y 250-320MHz
- Precio: 159 € en austroradio
- SDR-play RSPdx (sustituye a los modelos RSP2 and RSP2pro )
- Tipo: Receptor
- Conexiones RF: 3 (seleccionables por software)
- codificación de 14 bits
- Software: SDRUNo
- Rango de frecuencias desde1 kHz hasta 2 GHz
- Posibilidad de conectra reloj externo o GPS para una mayor exactitud de frecuecnia
- Precio: 228,61€ en Astroradio
 |
RSPdx de SDR-Play
|
- SDR-play RSPdx-R2 (Es un modelo mejorado del SDR-Play RSPdx aparecido en 2024)
- Tipo: Receptor
- Conexiones RF: 3 (seleccionables por software)
- codificación de 14 bits
- Software: SDRUNo
- Rango de frecuencias desde1 kHz hasta 2 GHz
- Posibilidad de conectar reloj externo o GPS para una mayor exactitud de frecuencnia
- Precio: 272 en astroradio
 |
| Comparativa de los modelos RSP1A - RSPdx y RSPduo |
Cuadro comparativo de RSP1 RSP2 y RSP2Pro originales de SDRPlay
OTROS MODELOS BASADOS EN RSP / MSI
Con esta arquitectura veremos unas diferencias muy importantes en el precio del modelo original y las copias, que utilizan los mismos circuitos y que por tanto no son explicables ni para los consumidores, ni para los expertos ¿Hay que pagar hasta 5 veces más por dos productos funcionalmente iguales? El software disponible para los clones es menor que para los clones de RTL_SDR y parece que puede encontrar problemas al usar el software original de RSP1, por lo que debe tenerlo en cuenta
- Probados
- SDRuno (solo disponible en Windows, el desarrollador indica que no debe hacerse funcionar con clones): Probado en windows funciona correctamente y es el que mejor rendimiento obtiene del dispositivo. Ultima versión 1.42.1128
- SDRAngel (Windows sin problemas, MacOX da problemas al no reconoce el dispositivo): permite demodular muchos mas tipos de señales que el software orifinal
- CubicSDR (v.0.2.5 Mac OX sin problemas, en Windows no lo reconoce): es un software sencillo pero que reconoe los RSPx en concreto los reconoce como "SDRplay Dev0 RSP1 B0020P0002"
 |
| CubicSDR +RSP1 bajo MacOS Big Sur 11.7 x86 |
- No probados o no funcionan
- HDSDR (Solamente para Windows): no se ha conseguido que funcione con dispositivos RSPx
- Console SDR (Solamente para Windows). : no se ha conseguido que funcione con dispositivos RSPx
- GNU radio (multiplataforma, pero no es trivial la instalación): no probado
- SDR Touch (android): no probado
- SDRAngel (Android): no probado
- SDR Connect (macOS): probado no funciona con modelos de otras empresas que no sea SDRPlay
Los clones se desarrollan a partir de una implementación del RSP1 / RSP1A de código abierto realizada por la universidad de HUANHUAI (modelo completo) y una simplificación del mismo que en lugar de usar un conmutador interno de bandas usa una conmutación manual extrna con microinterruptores o con entradas SMA diferenciadas (modelo simplificado o BG7YZF)
Los clones agrupados por tipos / modelos por su aspecto o características a tener en cuenta:
- ADC Codificación: En general trabajan con codificación de 12b lo cual genera mayor nivel de ruido. Hay un par de modelos que dicen trabajar con 14b pero no está verificado que así sea. Aunque parece que la codificación que permiten los chips depende del ancho banda utilizado, a mayor ancho de banda menor numero de bits disponibles, algo tecnicamente muy razonable siendo el máximo 14 para anchos menores de 6 MHz.
- Frecuencia minima de funcionamiento: La frecuencia de trabajo mínima es de 10kHz en los clones en lugar de 1 kHz lo cual puede ser una desventaja si tiene pensado trabajar en estas bandas de muy baja frecuencia (correspondena ls bandas sonoras de sonidos y ultrasonidos). Puede ser un tema de circuiteria.
RSP1 SIMPLE (SELECCION DE ENTRADA RF CON SWITCHS)
- Fabricante: Zunate y varios
- Tipo: Receptor SDR (Versión FULL o compacta)
- Modelo: simplificado
- Sin caja
- Chips: msi2500 + msi001, circuito RSP1 simplificado,
- Rango de Frecuencias: 10kHz ~ 1GHz
- Conexiones de RF: 1 entrada pero con 8 +4 bancos de filtros seleccionables con switch
- TCXO: 24 MHz 0,05 ppm
- Bits de codificación: 12 bits ADC
- Ancho de banda máximo: 10 Mhz
- Precio: 40€ en Amazon (no disponible) - 32€ - 40,22 € en Aliexpress
RSP1 SIMPLE (SELECCION DE ENTRADA RF CON CONECTORES SMA)
- Fabricante: www.sdr_rf.com
- Tipo: Receptor SDR
- Modelo: simplificado
- Chips: msi2500 + msi001, circuito RSP1 simplificado,
- Rango de Frecuencias: 10kHz ~ 1GHz ( Hay un salto de 250-400 MHz)
- consumo: 20mAh ~ 175mAh
- Bits de codificación: 12 bits ADC
- TCXO 24 MHZ 0,05 ppm
- SNR: 60DB
- Ancho de banda IF: 200KHz-10MHz
- A bandwidth of up to 10 MHz: MSPS from 2 to 6 MHz (14-bit), MSPS from 6 to 8 MHz (12-bit), MSPS from 8 to 9 MHz (10 bits), MSPS from 9 to 10 MHz (8 bits).
- With a SNR of 60 dB.
- RF: 5 entradas
- Rango 1: 0-60 MHz; 50-120 MHz; 120-250 MHz; 250-420; 420-1000 MHz; > 1000 MHz
- Rango 2: 0-30 MHz; 30-60 MHz; 50-120 MHz; 120-250 MHz; 400-1000 MHz (corresponde a los diagramas adjuntos)
- Software de soporte:
- CUBICSDR (Funciona sin problemas con MacOS)
- SDRPlay
- SDRuno (Advierte que no debe usarse con hw de terceros, solamente para windows, el que consigue mejores resultados)
- SDRConnect (Advierte que no debe usarse con hw de terceros, además en MacOS no reconoce los RSP1 clónicos)
- HDSDR.SDR (Solo Windows y desactualizado 2022),
- COnSOI, (Solamente para Windows, sin probar)
- GNUradio (Es un software diseñado para la simulación y la enseñalnza, es complejo de usar pues hay que configurar los modulos para cada receptor, tipo de democulación, ec.)
- SDR TOCH (App, gratuita en DEMO, y Key de pago por menos de 10€).
- Hay además dos versiones una sencilla (entrada única de RF) y completa (5 entradas diferenciadas de RF)
- Precios (los preciso y distribuidores cambian constantemente):
- Comentarios: probado, y es una maravilla. Es un rediseño simplificado de BG7YZF en codigo abierto
 |
Aspecto externo
Aspecto interno |
 |
| Diagrama de la circuitería |
 |
Diagrama de bloques del MSi001
Diagrama de bloques del MSi2500 |

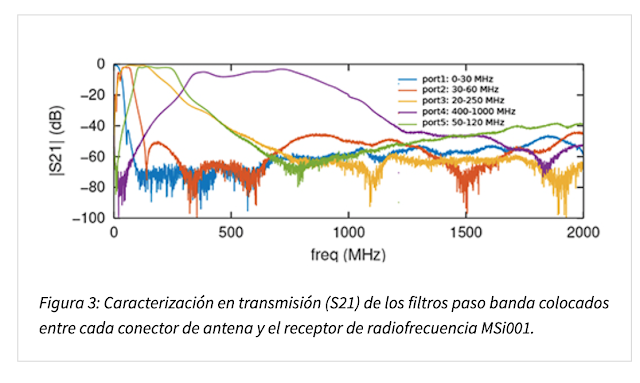

Respuesta de los filtros de RF
 |
| CubicSDR con RSP1A sobre MacOS |
- POP MSI SDR NANO
- Fabricante y modelo: FRSP1-Pro Foxway
- Tipo: Receptor SDR
- Chips: msi2500 + msi001,
- Rango de Frecuencias: 10kHz ~ 2GHz
- Bits de codificación: 14 bits ADC ¿?
- BW = 10 MHz
- RF: 5 / 6 entradas
- Rango 3: 0-50 MHZ & 250-420 MHz; 50-120 MHz; 120-250 MHz; 400-1000 MHz y 1- 2 GHz (corresponde a los diagramas adjuntos)
- TCXO 24 MHZ 0,05 ppm
- Alimentcion USB-C 185 mA
- Precio: 33,24€ con caja dorada en Aliexpress
- Comentario: se parece al siguiente modelo con algunas diferencias al menos en las especificaciones de las entradas y del muestreo ADC que dice tener 14 bits. Hay versión de una sola entrada de RF POP MSI SDR PRO
RSP1 PRO (DONGLES )
- MSI. Receptor SDR Panadapter
- Fabricante: desconocido (Puede ser un clon de RSP1 que cuesta 110€)
- Tipo: Receptor SDR
- Chips: MS, i1001 + MS, programa i2500, circuito RSP1 simplificado
- Rango de Frecuencias: 10kHz ~ 2GHz
- consumo: 20mAh ~ 175mAh
- bits de codificación: 12 bits ADC
- SNR: 60DB
- Ancho de banda IF: 200KHz-10MHz
- RF: 1 entrada
- Software de soporte: SDRunO (Advierte que no puede usarse con hw de terceros) HDSDR.SDR (Solo Windows y desactualizado 2022),COnSOI, GNUradio, SDR TOCH (App).
- Precio: 20 - 25€ en Aliexpress (opcion 1, opción 2)
RSP1 PRO (CAJA)
- Pop MSI SDR PRO
- presenta teoricamente las mismas caracteristicas que el SDR-play RSP1A con software
- En pruebas prácticas no se observan diferencias importantes con el original
