SDR - Software Defined Radio - IIIe: otros receptores SDR

En esta categoría hemos incluido los receptores SDR que no hemos sabido clasificar en las tres primeras

  • KiwiSDR (Es el más utilizado para SDR Web)
    • Versión actual: 2
    • Tipo: receptor
    • RX virtuales: 4
    • Conexiones RF: 2, pero una solamente es para la antena del GPS.
    • Banda de frecuencias: 10 kHz -  30 MHz,
    • Chips: usa la placa BeagleBone Black, por lo que no precisa de un ordenador para su funcionamiento y es ideal para instalaciones stand-alone, desatendidas y automáticas, dado que es accesible mediante un navegador o browser. En la placa además se integra un GPS con su propia conexión de entrada, el SDR propiamente dicho  (14-bit ADC) y el software OpenWebRX sobre  Debian 11.9  (Se puede configurar un OpenWebRX para uso privado o publico con una raspberry pi y un  RTL-SDR u otro SDR)
    • Esquemas
    • Precio: 383 € desde kiwisdr.com
KiwiSDR v2
  • FlyDog SDR
    • Flydog es un desarrollo derivado de KiwiSDR y está bajo una licencia Open Source, Usa  muestreo de 16-Bit ADC  y cubre hasta los  62MHz
  • FobosSDR
    • Tipo: receptor
    • Fabricante: Rigexpert
    • Chips:
      • QPL9547: LNa de 0,1 a 6 GHz minimo ruido 1,9 GHz. Para 0-2,4 GHz
      • QPL9504 LNa de 0,1 a 6 GHz minimo ruido 5,5 GHz. Para 2,4-6 Ghz
      • RFFC5072 Mezclador de primera etapa  con VCO integrado
      • SKY65405: amplificador de IF a 2,4 GHz
      • MAX2830 transceiver chip como receptor
      • LTC6401: amplificadores lineales para muestreo directo > 25 MHZ
      • LTC2143 ADC
    • Banda de frecuencias: 100 kHz - 6 Ghz
      • 100 kHz – 25 MHz (direct sampling)
      • 25 MHz – 6 GHz(double conversion heterodyne)
    • Ancho de banda: 50 MHz
    • Codificación: 14-bit ADC
    • Software: SDRSharp, HDSDR, and GNURadio
    • Conectores:
      • Entrada RF
      • 2  entradas para muestreo directo coherente
      • Entrada y salida para señal patrond e frecuencia/reloj de 10 MHz
    • Precio: ¿?

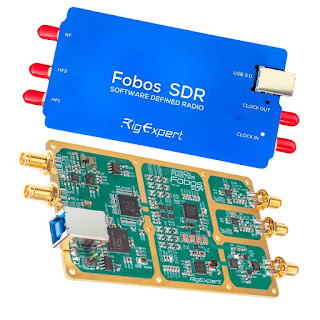

Aspecto del Fobos SDR

Diagrama de bloques del Fobos SDR



  • RFNM
    • Tipo: transceptor
    • Chips: LA9310, SI5510, i.MX8M Plus y SN220E
    • Banda de frecuencias: 10 MHz a 7200 MHz.
    • Codificación: 12-bit ADC
    • Precio: sobre los 500€


  • Perseus
    • Perseus SDR RX (Actual) Receptor; se usa como referente o estándar, Precio: 839,00 € !!!!!
  • FiFi SDR (Información de 2013, Discontinuado)
  • SoapyRemote (Software para compartir un SDR en red)
  • RadioBErry
    • Lusya Radioberry Receptor SDR para Raspberry pi4 rpi4 A9-016
  • FunCube Dongle
    • Pro+
    • Receptor;
    • Desarrollador  G6LVB  para el proyecto AMSAT-UK
    • Rango de Frecuencias:  150kHz-240MHz y 420MHz-1.9GHz;
    • Sensibilidad 12dB SINAD NBFM for 0.15uV at 145MHz;
    • TXCO 1.5ppm 26MHz;
    • Frecuencia de muestreo: 192kHz; bits de codificación 16 bits (32 bits used internally);
    • interface PC: USB 1.x Male A Full Speed (12Mbps);
    • Conector antena  SMA hembra.
    • Precio: 199 €
  • HPSDR devices (Hermes / Hermes Lite 2 / Red Pitaya) Proyecto Open Source última actualización 2013.
    • RED PITAYA ¿Que es redpitaya?
      • El SDRlab 122-16 dispone de dos entradas de 50 ohmios de 16 bits y salidas de 50 ohmios de 14 bits, FPGA Xilinx Zynq 7020 para capacidades de procesamiento en tiempo real más un reloj de 122,88 MHz con ruido de fase ultrabajo que lo hace más compatible con hardware con aplicaciones compatibles con HPSDR. Las entradas de RF están optimizadas para una distorsión, ruido y diafonía mínimos, lo que mejora significativamente la recepción y amplía la elección de antena.


  • BBRF103 / RX666 / RX888 devices (libsddc).
  • R&S devices using the EB200 or Ammos protocols.

Para leer mas:



Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor
