LNA basados en los diseños de W7IUV ( PGA-103+, 2N5109 y TQP3M9037 )

Estos son los distintos modelos que podemos encontrar en el mercado (Actualizado a marzo de 2024):

EMC Preamplifier RF AMP01A (PGA-103+)

    • Marca: EMC Preamplifier
    • Modelo: RF AMP 01A
    • Ancho de banda (Broadband): 50 MHz to 4 GHz
    • Semiconductor: PGA-103+
      • Ancho de banda: 0.05 to 4.0 GHz, máxima ganancia en 1 GHz
      • 5V/3V operation
      • High IP3, 45 dBm typ. at 2 GHz, Vd=5V
      • Low Noise Figure, 0.6 at 1 GHz; 0.9 dB at 2 GHz
      • Gain, 11.0 dB typ. at 2 GHz
      • P1dB 22.5 dBm typ. at 2 GHz at Vd=5V
      • Remplaza a RFMD SPF-5189Z
    • Alimentación:  9-15V
    • Disponible  en  Aliexpress  por unos 18€
    • No evaluado




YouLoop Magnetic Antenna Pleamplifier - RF AMP02A

Ver evaluación


RX Preamplifier  -  RF AMP 03A

Según el fabricante de este clon tiene las mismas características teóricas que el original W7IUV (No las he comprobado):

    • Marca RX Preamplificador
    • Modelo:RF AMP 03A
    • Ancho de banda (Broadband): 0.1 MHz to 60 MHz (11 dB at 150 MHz)
    • Alta: IP3 (Mide la linealidad del amplificador)
    • Figura de Ruido (Noise Figure - NF):  1.2 to 2 dB (2.5 dB at 150 MHz)
    • Potencia de salida (output power): 26 dBm
    • Ganancia variable (Variable ATT for gain): de 0 a 18 dB
    • Semiconductor: desconocido (El original monta un transistor bipolar  2N5109 que está obsoleto )
    • Alimentación:  11 - 14 V, 180 mA
    • Disponible en  Aliexpress podemos encontrara este  21 €
    • No evaluado

La curva de respuesta real muestra amplificación de 0,6 MHz a 240 MHz con una brecha sobre los 7 MHz

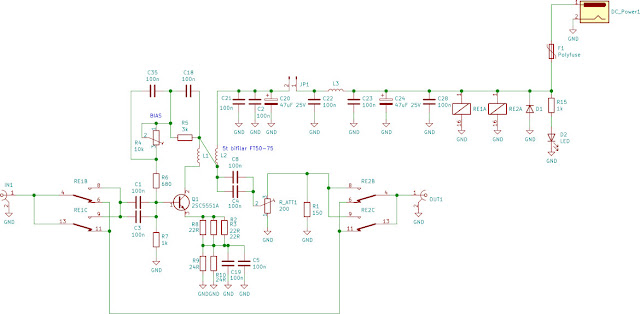

ESQUEMA DEL AMPLIFICADOR ORIGINAL DE W7IUV


Referencias


TQP3M9037 LNA - RF AMP 04A (TQP3M9037)

Ver evaluación

TQP3M9037 LNA - HT004

HT004 100K-6GHz, preamplificador de potencia de alta ganancia de 20dB, módulo LNA para Radio definida por RF y Software (SDR)
    • MARCA: TPQ3M9037
    • MODELO: HT004
    • BANDA: 0,1 MHz - 6 GHz
    • GANANCIA 20 dB
    • ALIMENTACION: 5V
    • PRECIO: 10 € Aliexpress
    • NO EVALUADO

TQP3M9037 LNA - HT004A

HT004A 100K-6GHz, preamplificador de potencia de alta ganancia de 20dB, módulo LNA para Radio definida por RF y Software (SDR)

    • MARCA: TPQ3M9037
    • MODELO: HT004
    • BANDA: 0,1 MHz - 6 GHz
    • GANANCIA 30 dB
    • ALIMENTACION: 5V
    • PRECIO: 20 € Aliexpress
    • NO EVALUADO
TQP3M9037 LNA - MT1129

HAMGEEK-Amplificador de bajo ruido MT1129, analizador de espectro de receptor de Radio SDR, TQP3M9037 LNA, TEF6686
    • MARCA: TPQ3M9037
    • MODELO: MT1129
    • BANDA: 0,1 MHz - 6 GHz
    • GANANCIA 20-25 dB
    • ALIMENTACION: 5V (Con bateria segun modelos,)
    • PRECIO: 15 € Aliexpress
    • NO EVALUADO



ORIGINAL vs CLON

Esta serie de preamplificadores de RF (LNA)  parecen inspirados en el  RX small preamp with 2SC5551 (Diseño W7IUV montado por OK2ZAW) que cuesta unos  55,66€ y cuyas  características son:

  • Ancho de banda o respuesta: 0.1 MHz to 60 MHz (11 dB at 150 MHz)
  • Alta  IP3
  • Ganancia : >  18 dB
  • Figura de ruido (Low Noise Figure NF):  1.2 to 2 dB (2.5 dB at 150 MHz)
  • Potencia de salida: > 26 dBm

La diferencia sustancial entre ellos es que si el transistor que trabaja como amplificador no es el modelo original 2SC5551 sino otros modelos, por lo que  ni la curva de ganancia es la misma, ni el ruido es el mismo.

Por la forma externa del amplificador podemos distinguir dos grupos de clones los que montan el PGA103+ (5V, 11 db) que se parece externamente al 2SC5551 y los que montan el TQP3M9037 (5V 20 dB, 0.7 – 6.0 GHz)  o TQP3M9036 ( 0.4–2.0 GHz )

PGA103+ vs TQPM9037






Otros amplificadores de RF de bajo ruido
