Antenas MiniWhip de Aliexpress: PA0RDT vs PA0NHC - II

No tengo a mano un laboratorio en condiciones con su cámara anecoidca, generador de RF y analizador de espectros en condiciones pero no me resisto a hacer una pequeña prueba de  respuesta en frecuencia de las antenas MiniWhip que tengo (MODELO-A  con diseño original de PA0RDT y MODELO-B con diseño original de PA0NHC) , así que he preparado un sencillo lazo Lenz para excitar las miniwhip con el nanoVNA y ver la lectura que ofrecía.

Banco improvisado de pruebas

RESPUESTA EN FRECUENCIA

MODELO B

MODELO-B Canal RX: Sin alimentación

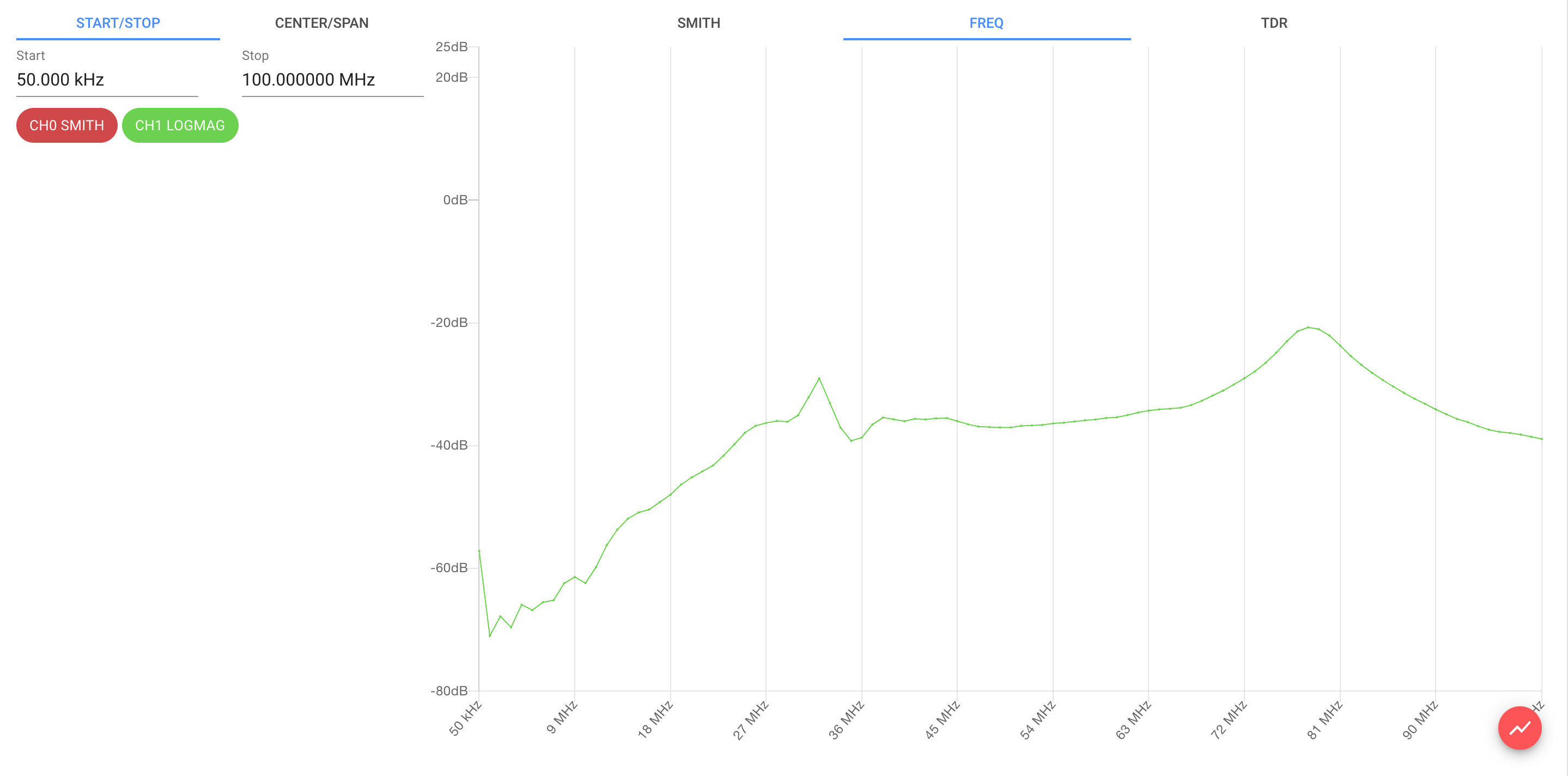

MODELO-B Canal RX: Con alimentación (ruido). Se observa que aparece por debajo de 75 MHZ


MODELO-B Canal RX: Con alimentación y excitación con el lazo. Se observa que hay ganancia de señal por debajo de los 30 MHz


MODELO-ABCanal RX: Con alimentación y excitación con el lazo (50kHz-200 MHz)

Resumen de estas pruebas: la frecuencia superior de corte está en los 30 MHz por encima es ruido que incluso cae a partir de los 90 MHz

MODELO-A

 MODELO-A Canal RX: Sin alimentación

MODELO-A Canal RX: Con alimentación (ruido) de hasta 40 dB por debajo de 30 MHz

MODELO-A Canal RX: Con alimentación y excitacion. No se distingue la ganancia de señal del ruido por debajo de 30 MHz

MODELO-B Canal RX: Con alimentación y excitación con el lazo (50kHz-200 MHz)

Resumen de esta pruebas:

• El nivel de ruido por debajo de 30 MHz es mayor en el MODELO-A que en el MODELO-B
• La frecuencia superior de corte está en los 30MHz similar al MODELO-A y MODELO-B

Efecto en el rizado / ganancia en funcion del voltaje y de la fuente de alimentación

MODELO B- alimentado con bateria 9v

MODELO B- alimentado con fuente de alimentacion  12v

Resumen:

• No se como interpretar los resultados
