GW1100 de Folk

GW1100  de FOSHK es un gateway al cual se pueden asociar multitud de sensores, no es por tanto una estación de meteorológica, pero si puede formar parte de ella, y consultarse desde la app de FOSHK la información suministrada por todos y cada uno de los sensores. Alimentado por USB los datos además pueden subirse a redes como WU

Sensores disponibles para  GW1100:

  • temperatura (incluido)
  • humedad (incluido)
  • presión (incluido)
  • MAX 8 WN51 soil moisture sensor
  • MAX 8 WH31 multi channel temperaure and humidity sensor
  • MAX 4 WH41 outdoor PM2.5 sensor or WH43 indoor PM2.5 sensor
  • 1 WH45 PM2.5/CO2 sensor
  • MAX 8 WN34BL Wire probe thermometer or WN34BS Stanless-steel probe thermometer
  • 1 WN35 Leaf Wetness sensor
  • 1 WH57 sensor de rayos y relámpagos
  • Max 4 Water leak sensor
Comercializado bajo las siguientes marcas

 Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor

en No hay comentarios:

Mas accesorios de RF

INTERRUPTORES DE RF

Módulo de interruptor RF HMC7992 0,1-6GHz, polo único, interruptor de cuatro tiro, no reflectante

  • Conectores SMA
  • VIAS: 4
  • Voltaje de alimentación: 3V-5V
  • Frecuencia: 0,1-6GHZ
  • Grado de aislamiento: 45dB
  • Pérdida de inserción: 0.6dB
  • 1 dB de compresión (P1dB): 35 dBm
  • Punto de corte de entrada de tercer orden (IIP3): 58dBm



Conmutador de RF de 4 salidas o canales






KIT de interruptor de antena remota coaxial SO-239, KIT completo de 6 vías, 1,8-60MHz, 6:1

  • Conectores PL SO-239
  • VIAS: 6
  • Voltaje de alimentación:
  • Frecuencia: 1,8-60 MHz
  • Grado de aislamiento:
  • Pérdida de inserción:
  • 1 dB de compresión (P1dB):
  • Punto de corte de entrada de tercer orden (IIP3):




ANALIZADOR DE ANTENAS MINI1300

  • Modelo: HamGeek Mini-1300
  • Rango de frecuencia: 0,1-1300MHz
  • Cobertura continua HF/VHF/UHF
  • Impedancia de entrada/salida: 50 ohmios
  • Parámetros de medición: SWR, R, + Jx, -Jx, | Z |, Pérdida de retorno
  • Modo de medición: medición de punto único, escaneo (barrido de frecuencia) y modo TDR
  • Rango de medición SWR: 1,0-1999 (modo de punto único), 1,0-20,0 (modo de escaneo)
  • Modos de visualización: Visualización numérica, visualización curva, gráfico Simith
  • Tipo de conector: conector tipo N UHF
  • VNA: SMA
  • Kit de calibración SMA OPEN-SHORT-LOAD x 1
  • Tamaño LCD: 480x272 4,3 "TFT LCD pantalla
  • Tipo de pantalla táctil: capacitiva
  • Toda la pantalla táctil capacitiva en la pantalla-no se necesitan botones
  • Fuente de alimentación: USB o fuente de alimentación interna
  • Circuito de carga incorporado y potenciador de
  • Corriente de carga máxima: 5V/1.5A
  • Método de almacenamiento externo: Tarjeta TF
  • Dimensiones: 133x85x29mm (sin incluir el tamaño de los puertos prominentes)
  • Peso: 550G





Para leer mas sobre accesorios de RF en Sonotrigger-Software:

 Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor
en No hay comentarios:

Frecuencias pares y nones

Desde hace días le estaba dando vueltas al motivo por el cual un receptor de emisoras de radiodifusión en VHA (FM) de Estados Unidos no funcionaba en Europa y viceversa cuando básicamente la banda de frecuencias es la misma de 87,5 (Europa) / 88 (EEUU)  a 108 MHz. (En algunos países se mantienen las sub-bandas de 68-73 MHz, 76-87,5 MHz y 81-87,5 para este servicio).

El ancho de banda es de ±75 kHz, es decir una ocupación efectiva de 150 kHz

La respuesta es sencilla cuando se conoce, en estados Unidos las frecuencias centrales de los canales son impares y en España pares o impares, que se debe a que en EEUU la canalización es de 200 kHz (Excesiva) y en España de 100 kHz (insuficiente),  una chorrada que si bien en la época analógica no era problema en la digital sí.

Así en EEUU la banda se divide en  100 canales, de 200 kHz (0.2 MHz) de ancho.  La frecuencia central está situada e mitad del ancho de banda, es decir a 100 kHz (0.1 MHz) del inicio o final, así para el canal  201 (el primero de FM) es  88.0 MHz + 0.1 MHz = 88.1 MHz.


Para saber mas sobre el espectro radioeléctrico en Sonotriger-Software:

Para saber más


Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor

en No hay comentarios:

Receptores DAB/DAB+

Antes de plantearse comprar un receptor de DAB/DAB+ debe tener en cuenta dos cosas:

  • Que en su país y en su zona haya emisoras activas que transmitan en DAB/DAB+
  • Que el receptor funciona con las especificaciones de DAB/DAB+ de su país (Los receptores que mencionaremos a continuación son para Europa y Australia, Banda III - VHF)

Por otra parte un receptor DAB/DAB+, para disfrutar de sus ventajas, debería tener:

  • Salida de audio estéreo
  • Display con capacidad gráfica en color

Cuando ya vamos a realizar la compra de nuevo nos encontramos con el mismo problema, un receptor DAB+ de una marca tradicional como el Sony XDR-S61D tiene un precio de 150€ y el modelo Sony XDR-P1DBP 110€ o el Sangean DPR-76BT por 119€, sin embargo en Aliexpress encontramos receptores por la quinta parte del precio con mejores características sobre el papel ¿Que hacer?


DAB-PC1 (sin marca)  / Majority Eddington EDD-DAB-BLK / CGV DR POCKET+

  • Modos y rangos de frecuencia
    • FM (RDS): 87,5 - 108MHz
    • DAB / DAB+: 170 - 240MHz
      • Sensibilidad del receptor DAB: -99dBm
  • Preselección: 40 estaciones (20 FM+ 20 DAB)
  • Antena:
    • Telescópica
  • Interconexión
    • Bluetooth (A2DP 1.2)
      • Versión 5,0
      • Alcance: 8/10 m
  • Audio
    • Potencia de salida (mono): 8 Ω 1W
    • Respuesta de frecuencia: 20Hz-¿2KHz? debe ser 20 kHz
  • Salida auriculares: 3,5 mm, estéreo
  • Complementos
    • Reloj
    • Calendario día, mes año, día se la semana
    • Despertador
  • Alimentacion
    • USB 5V 1A
    • Batería de litio de 1200mAh (1.900 mAh para Majority Eddington ) 3,7 V incorporada
      • Autonomia 8 horas en modo DAB
      • Tiempo de carga: 4 horas
  • Pantalla
    • 2,4"
    • TFT LCD (color)
    • 320x240 puntos
  • Temperatura
    • funcionamiento : 0 ℃ - 45 ℃
    • almacenamiento: -20 ℃ - 70 ℃
  • Material: ABS negro
  • Dimensiones  12x6,4x2,4 cm
  • Peso: 170 g
  • Precio:
DAB-PC1 (sin marca)  / Majority Eddington EDD-DAB-BLK / CGV DR POCKET+


RADDY RD33 /  EONKO L-528DAB
  • Modos y rangos de frecuencia
    • FM 87,5-108MHz
    • DAB /DAB+ 174-240MHz
  • Antena:
    • Telescópica 55 cm
  • Audio
    • Potencia de salida (estereo): 3W
    • Respuesta 100 Hz - 18 kHz
  • Interconexión
    • Bluetooth
    • USB
    • Tarjeta memoria TF
  • Complementos
    • Linterna
  • Pantalla
    • monocroma
  • Alimentación
    • Batería de 2000 mAh
      • Autonomía 10 horas
  • Peso: 600 g
  • Precio:
  • Presenta la ventaja sobre el DAB-PC1 que dispone de dos altavoces (estereo) que le permite mayor potencia y fidelidad, pero el inconveniente de la pantalla que parece de baja resolución y monocroma
RADDY RD33 /  EONKO L-528DAB


Otros modelos para usos específicos

Silvercrest skr-3w-d4 (Radio Digital de Cocina DAB+ Lidl)

    • Función: cocina (sobremesa o bajo la armariada)
    • Modos y rangos de frecuencia
      • FM 87,5-108MHz
      • DAB /DAB+ 174-240MHz
    • Preselección: 60 estaciones (30 FM+ 30 DAB)
    • Pantalla: monocroma matriz de puntos
    • Audio
      • Potencia de salida (estéreo): 2 x 3W
    • Complementos:
      • Reloj
      • Alarma
    • Idiomas: English, Deutsch, Italiano, Français, Nederlands, Español, Português, Svenska, Dansk, Norsk, Suomi, Polski
    • Luz de pantalla regulable
    • Alimentación
      • 5V 1,5 A (incluye adaptador)
    • Dimensiones 260 mm x 53 x 163 mm
    • Peso: 650 g
    • Precio: manual;  29,99 € en  Lidl
    • Presenta la ventaja sobre el DAB-PC1 que dispone de dos altavoces (estereo) que le permite mayor potencia y fidelidad, pero el inconveniente de la pantalla es  de baja resolución y monocroma

Silvercrest skr-3w-d4 (Radio Digital de Cocina DAB+ Lidl)



Receptor de Radio DAB/DAB + con pantalla LCD de 2,4 pulgadas, Radio FM con Bluetooth, reproductor MP3, Radio de transmisión de señal Digital para coche, solo para Europa y Australia


Tin-Nik DAB-398S Radio Personal portátil Dab/Dab+/FM,Mini Radio de Bolsillo Digital FM RDS con batería Recargable,Pantalla OLED
en No hay comentarios:

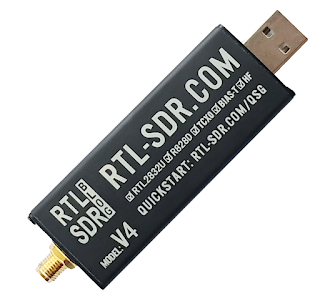

¿Cuanto cuesta un receptor SDR multibanda, multimodo?

Un receptor multibanda o de banda continua desde unos pocos 0 /500 kHz hasta 1/2 GHz (dependiendo del dispositivo SDR) y multimodo ( lo proporciona el software) lo componen:



Resumiendo desde unos 35/45 € podemos empezar a disfrutar de un receptor SDR, si queremos comprar también una antena el presupuesto nos sube a unos 70€, y a partir de aquí podemos hacer crecer nuestra estación a medida que nuestras necesidades crezcan.

Todas las propuestas han sido probadas y funcionan en la actualidad.


Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor

en No hay comentarios:

uSDX - mcHF - Wolf - FX - BITX

Los equipos transceptores para radioaficionados (HAM), multibanda y multimodo, como por ejemplo los de la marca Yaesu cuestan entre 1.000 y 1.500 €, incluso el modelo QRP Yaesu  FT-818 o el ICOM IC-705 están sobre los 900€ o por la mitad en el caso de los Xiegu G90 y G90S

Una alternativa sencilla y económica son los diseños que hacen uso de la arquitectura SDR, el software libre y la fabricación y comercialización china como los uSDX,  mcHF  / UHSDR, Wolf o FX, teniendo un margen de precios desde los 100 € hasta los 750€

El principio de operación de estos equipos que hacen un uso intensivo de la arquitectura SDR para abaratar costes es que;

  • En RX la señal de RF detectada por la antena se amplifica y se filtra, para digitalizarse directamente o previo un pasod e frecuencia intermedia,  mediante un chip conversor analógico - digital (ADC) de alta frecuencia, se  realiza conversión DDC, y se envía a un procesador FPGA que tratará los dos canales ( I y Q ) que demodula y decodifica.
  • En TX el proceso es el inverso la señal se codifica y se eleva la frecuencia conn un DUC y con un DAC se convierte la señal digital nuevamente en una señal de RF analógica que se amplifica y se emite a través de la antena.



uSDX - (tr)uSDX

uSDX (micro Software Defined Transceiver) es un desarrollo original  de Guido PE1NNZ (version inicial 2019 / versión final 2021) que hasido  continuado por Manuel   DL2MAN (comercializado) y Barbaros Asuroglu aka Barb, WB2CBA  (USDX SOTA)

uSDX de PE1NNZ

(tr)uSDX de PE1NNZ y DL2MAN

  • Es un transceptor  de baja potencia (5W PEP QRP, La etapa de potencia trabaja en Clase E que no precisa refrigeración).
  • Trabaja en los siguientes modos SSB y CW y modos digitales como FT8, JS8, FT4. en combinación con un ordenador.
  • El receptor es de sintonía continua desde 3,5 MHz hasta los 30 MHz.
  • Break-In VOX completo basado en software para una rápida conmutación RX/TX en voz y operaciones digitales.
  • Atenuador de recepción: 0 dB, -13 dB, -20 dB, -33 dB, -53 dB, -60 dB, -73 dB
  • Filtros DSP: banda de paso de 3000, 2500, 1700, 500, 200, 100, 50 Hz
  • Firmware: https://dl2man.de/3b-trusdx-firmware/  (ojo para la descarga hay que introducir un numero de serie válido, por lo que aseguresé que el distribuidor está autorizado)
  • Procesador: ATMEGA328P (Arduino)
  • Tamaño: Pequeño (90x60x30mm)
  • Peso: ligero  (140g)
  • Precio: Barato (entre 100 y 200 €)
  • Alimentación: 13, 8 V (tensión de un automóvil)


  • Implementaciones / distribuidores


      • 4 bandas
        • https://es.aliexpress.com/item/1005008804587191.html
          • Modos.cw7AM7SSB
          • TX: 10/15/20/40m
          • RX:  0,5 MHz-30 MHz.
          • Batería: 1 batería de litio recargable de 1100 mAh, enviada con batería incorporada.Y en modo de recepción se puede utilizar durante unas 10 horas.
          • Potencia de salida RF: 0,1-5 W para SSB y CW.0,1-5 W para onda portadora AM a 13,8 V CC.
          • PRECIO: 124 €





SDR MCHF / UHSDR (Universal Ham SDR)

Es un firmware y bootloader para crear transceptores SDR standalone.
El desarrollo inicial es de Chris, M0NKA,y Clint, KA7OEI para  su  transceptor QRP  mcHF.
En  febrero de  2017 se licenció como GPLv3 que permitió ampliar sus características y capacidades así como permitió utilizarse con otro hardware (STM32F4 and STM32F7). La ultima versión es la v0.63, aunque ya se comercializa la v0.7
UHSDR


  • Caracteristicas
    • Rango de frecuencia:
      • Recepción:  3.5-30 MHz (nominal); la cobertura continua más amplia es de 1.8-32 MHz
      • Transmisión:  3.5Mhz～3.9MHz, 5351.5-5366.5 kHz, 7MHz～7.3MHz, 10.1 MHz～10.150 MHz, 14MHz～14.350MHz, 18.068 MHz～18.168MHz, 21MHz～21.450MHz, 24.890MHz～24.990 MHz y 28MHz～29.700MHz
      • Paso mínimo de frecuencia: 1Hz
    • Modo de operación: SSB (J3E), CW (A1A) y AM (A3E)
    • Impedancia de antena: 50Ω
    • Estabilidad de frecuencia: ±1.5ppm (encendido durante 5 minutos), -10°C a +60°C (estándar); ±0.5ppm (encendido durante 5 minutos), -10°C a +60°C (TCXO-M)
    • Método de modulación: Modulación por software balanceada SSB, modulación por software de bajo nivel AM
    • Supresión espuria: ≥40dBc
    • Supresión de portadora: ≥45dBc
    • Selectividad: SSB 2.3KHz (-6db), CW 500Hz (-6db)
    • Sensibilidad de recepción: 0,11uV-0,89uV (RFC 50-20); mejor que -108 dBm (0,89uV) en un ancho de banda de 2,3 kHz; mejor que -120 dBm (0,22uV) en un ancho de banda de 300 Hz
    • Rango dinámico: mejor que 95dB
    • Rango de ajuste fino de frecuencia RIT: ±1kHz
    • Salida de audio: 0,5W a 8Ω
    • Sensibilidad FM para 12 dB SINAD, filtrado CCITT: filtro con ancho de banda de 7,2 kHz: -103,7 dBm (1,46uV) con tono de 1 kHz a ±1,5 kHz; filtro con ancho de banda de 10 kHz: -102,1 dBm (1,75uV) con tono de 1 kHz a ±1,5 kHz; filtro con ancho de banda de 10 kHz: -104,0 dBm (1,41uV) con tono de 1 kHz a ±3 kHz; filtro con ancho de banda de 12 kHz: -102,7 dBm (1,63uV) con tono de 1 kHz a ±3 kHz; filtro con ancho de banda de 15 kHz: -99 dBm (2,50uV) con tono de 1 kHz a ±3 kHz
    • Voltaje de trabajo: 9-15V DC
    • Corriente de trabajo: Recepción: 410mA-440mA (brillo de pantalla máximo). El brillo mínimo del LCD se puede reducir en 40-60MA. Después de la mejora de hardware, disminuirá en un 50%-80%; aproximadamente 60MA después de apagar, y 3-5MA después de mejorar el nivel del amplificador de potencia. Transmisión: 3A (COMPLETA); 1.5A (5W)
    • Potencia de transmisión: Nominal 10W, 15W (a 13,8V COMPLETO)
    • Rango de temperatura de funcionamiento: -10℃ a +60℃
    • Peso: 0.9 kg
    • Tamaño: 190 x 69 x 45mm
    • Precio: 340-350 €
No ofrece mucha información sobre la arquitectura de los equipos que construye el mismo.
  • Modelos
    • FX-4CR $550 HF SDR with Bluetooth audio connection for wireless digital operation, 80/60/40/30/20/17/15/12/10m and 6m TX and RX.  15-20w TX on HF and 5w on 6m.  Built-in sound card.  48 kHz spectrum waterfall display. High quality machined aluminum case.  Sold Out.  More coming soon.
    • FX-4L $385 HF SDR with 80/60/40/30/20/17/15/12/10m and 6m TX and RX.  5w TX power on all bands.  Built-in sound card.  48 kHz spectrum waterfall display.  Light-weight extruded aluminum case with room for user-added battery or ATU.
  • Referencias



BITX



AMPLIFICADORES LINEALES  O DE POTENCIA

Se puede aumentar la potencia de salida de los equipos QRP (< 5W) hasta los 50æ usandose amplificadores lineales de banda ancha como:
Muchos de los equipos tienen como tensión de alimentación 13,8V (la tensión de los vehiculos a motor), por ello si la va instaalr fija debe rá adquirir una fuente de alimentación conmutada como esta

Para saber más
Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor

en No hay comentarios:
