SDR - Software Defined Radio - IIIb: Accesorios

A un receptor SDR se le pueden añadir los siguientes accesorios:

  • Una antena mejor

    • Pasivas
      • YouLoop - Antena Magnética de lazo (Es un diseño de Youssef, de ahí su nombre, basada en el lazo infinito de moebius, es  compacta, direccional y de bajo ruido. Aquí puede leer un poco mas sobre sus fundamentos) Disponibles clones en Aliexpress por unos 20 € que viene a ser  la mitad de precio que los distribuidores europeos como Wimo
      • Cuernos o dipolo
        • RTL-SDR Blog Multipurpose Dipole Antenna Kit (Conector SMA, cable coaxial RG173 ) Es un accesorio muy práctico compuesto por dos dipolos extensibles, una base de ventosa y un trípode, así como cables de alimentación. Tiene el defecto que no incorpora balun (balanced-unbalanced) por lo que realmente la antena no trabaja como un dipolo sino con un monopolo o antena vertical, conviene abrir la caja negra de su base, para ver cual es la parte activa.
          • Antena de cuernos de 0,055 - 0,130m ( De 5,45 GHz a 2,3 GHz)  apropiada para SHF que va de 3 GHz a 30 GHz
          • Antena de cuernos de 0,230 - 1,000 m (De 1,3 GHz a 300 MHz) apropiada para UHF que va de 300 MHz a 3 GHz


    • Activas

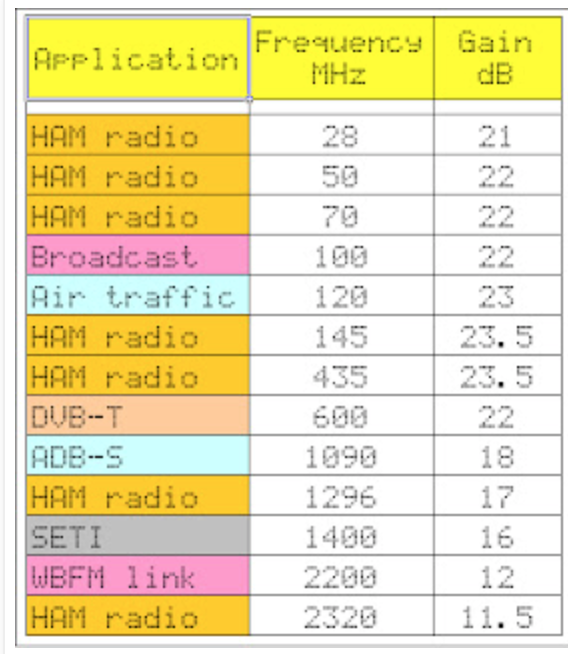

Ejemplo de antena activa: Margen de frecuencias: 10 Khz a 159 Mhz Ganancia del sintonizador: 20 dB max




  • Un analizador de redes: permite conocer para que frecuencia está sintonizada o resuena un conjunto de línea de alimentación y antena, pues se inyecta su señal y se analiza la respuesta (impedancia / ondas estacionarias)
  • Un analizador de espectros: visualiza las señales en el dominio de la frecuencia (intensidad en cada frecuencia)
  • Osciloscopio: visualiza las señales en el dominio del tiempo. Normalmente dispone de 2 o 4 canales con el fin de comparar la señal en distintos puntos de un circuito.
  • Balum de antena: la finalidad de un balun (balanced-unbalanced) de adaptar las impedancias del cable coaxial de alimentación (52 Ohmios) con la impedancia de la antena, y/o convertir la alimentación mediante  líneas asimétricas o no balanceadas (coaxial)  a antenas simétricas o balanceadas (cuernos, dipolo, etc.)
  • Amplificador de RF -LNA: amplifica la señal detectada por la antena
    • LNA4ALL PSA4-5043+ E-PHEMT Ultra Low noise MMIC amplifier operating from 50 MHz to 4 GHz. Precio= 23€


  • Inyector de Tensión o Bias Tee: Es un accesorio que permite inyectar una corriente de alimentación en el cable coaxial para alimentar a amplificadores, etc
