Navegando por el eter con SDR: III - Bandas ciudadanas y bandas de radioaficionados
Viene de Navegando por el éter con SDR: II - Comunicaciones aéreas, marítimas y terrestres .
La banda CB o banda ciudadana
La banda de 27MHz o 11metros
Esta es una banda dedicada exclusivamente a comunicaciones relacionadas con actividades educativas, culturales, deportivas, de ocio o entretenimiento, u otras, en cualquier caso ejercidas sin ánimo de lucro ni contenido económico. Engloba pues dos grandes grupos el primero el formado por los aficionados al cacharreo y la tecnología que lo ven como un fin, y el segundo el de ciudadanos que lo ven como un medio (p.e. walkies talkings, juguetes, etc.).
Las radiocomunicaciones en estas frecuencias son locales, pues solamente de forma excepcional tiene propagación ionosférica, y esta se produce en las capas bajas por lo que el salto suele ser único de unos 1.500 km, por ejemplo permite a aficionados españoles contactar con italianos, franceses o portugueses, pero también que se produzcan interferencias.
- La banda de CB se encuentra en la onda corta - HF y va desde los 26,960 MHz a los 27,410 MHz y está dividida en 40 canales de 10 kHz cada uno.
- Hay una asignación de canales de llamada (Fuente: EA1URO)
- 26,285 MHz USB – Internacional
- 26.385 MHz USB – Europa
- 26,425 MHz USB – Polonia
- 26,440 MHz USB – África Central
- 26,505 MHz USB – Hungria
- 26.555 MHz USB – Internacional
- 26.565 MHz FM – Alemania
- 26.920 MHz USB – Marruecos
- 26.930 MHz USB – Indias Occidentales
- 27.065 MHz AM Canal 9 Emergencias
- 27,235 MHz USB / LSB – Suecia
- 27,275 MHz USB – Reino Unido
- 27,275 MHz LSB – África del Sur
- 27,285 MHz USB – Finlandia
- 27.315 MHz FM – Europa
- 27.385 MHz LSB – América del Norte
- 27.455 MHz USB – América del Sur
- 27,495 MHz USB – Sudeste Asiático
- 27.555 MHz USB – Internacional
- 27.765 MHz USB – Brasil Grupo PAPA DELTA
- 27.781.25 MHz FM – Reino Unido
- 27,985 MHz USB – Rusia
- 27,995 MHz USB – Europa Oriental y Rusia
- 27.005 Mhz Para los 4×4
- 27.115 Mhz para barcos y caravanas
- 27,125 Mhz para walky Talkies
- La potencia máxima de las emisoras es de 4 W en AM, y 12 W en banda lateral única
- Las clases de emisión autorizadas son las siguientes:
- 6K00F3E (telefonía con modulación de frecuencia - FM, se usa a veces)
- 6K00A3E (telefonía con modulación de amplitud, doble banda lateral - AM, que es la más usada)
- 3K00H3E (telefonía con modulación de amplitud, banda lateral única con portadora completa - SSB se usa cuando se quiere una mayor propagación)
- 3K00R3E (telefonía con modulación de amplitud, banda lateral única con portadora reducida - SSB)
- 3K00J3E (telefonía con modulación de amplitud, banda lateral única con portadora suprimida -SSB).
- Con carácter experimental, podrán ser utilizadas emisiones con modulaciones digitales cuyos niveles de emisiones no deseadas no superen los correspondientes a las anteriormente citadas.
En la banda de 27 MHz aparecen como frecuencias imágenes emisoras de OM (Cuando se mezclan dos señales, se genera una resultante suma de las frecuencias y otra como resta de las frecuencias)
Referencias
La banda de 446 o PMR446
La banda de 446, PMR446 (Private Mobile Radio) o de 70 cm es la banda que se ha propuesto para ir sustituyendo a la 27 MHz y se usa para comunicaciones ciudadanas sin necesidad de licencia.
Si usted ha comprado walkis en los últimos años como p.e. los Albrecht Tectalk Easy - Walkie-Talkie PMR 446 trabajan en esta banda.
Un sistema de subtonos digital DCS o analógico CTCSS permite mantener la recepción activa pero en silencio (Squelch) hasta que reciba una llamada con el subtono acordado, en otras palabras particularizar las comunicaciones de forma que no oigamos aquellas que no están dirigidas a nosotros, si no queremos.
- La banda de 446 está en la banda de UHF, que asegura comunicaciones a corta distancia y va desde los 446,0 a los 446,1 MHz. Está canalizada correspondiendo al canal 1 la frecuencia de 446,00625. Los 8 canales iniciales se han ampliado a 16 analógicos de 12,5 MHz y 16 mas digitales de 6,5 MHz . Por ejemplo se ha establecido la iniciativa CANAL77PRM que las conversaciones en montaña sean en el canal 7 (446,08125 MHz) con el subtono 7 (85,4 Hz) de CTCSS como remplazo de la frecuencia 146,175 MHz
- Si usted hace pruebas con un walki-talking observara que hay un desfase de tiempo entre lo que dice y lo que escucha en el SDR, pues todos los procesos digitales consumen tiempo y provocan retardo (delay) en las señales, algo que usted habrá observado cuando se retransmite un partido de futbol y escucha antes el gol por la radio que lo ve por la TV
Hay dos bandas más dedicadas a las comunicaciones sin necesidad de licencia, ni autorización
- 880-915 MHz
- 925-960 MHz.
Referencias
LAS BANDAS DE RADIOAFICIONADOS - HAM RADIO
Las bandas de radioaficionados se diferencian de las dos bandas ciudadanas (27 y PRM446) en que para transmitir en estas bandas es necesario una licencia administrativa que se obtiene previa presentación de la documentación adecuada y en algunos casos superación de un examen y pagar un canon anual, todas las emisoras/operadores tienen un identificador.
Todas las bandas tiene un plan de banda a nivel internacional que define la ARRL (La asociación americana de radioaficionados) que dice a que modo de comunicación está asignado cada parte de la banda. Ver los planes de las bandas se pueden encontrar aquí
Las radiocomunicaciones entre radioaficionados deben comenzar y terminar con los indicativos de las estaciones que intervienen. Los indicativos son como las matrículas de los vehiculos que los identifica a nivel mundial. Los indicativos están formados por:
- una o dos letras o numero y letra del país según esta codificación . P.e España
- numero de la región p.e. 6 los las Islas Baleares
- una, dos o tres letras
Los datos personales de los indicativos antaño se buscaban en un listín llamado Radio Amateur Callbook, hoy están en internet el lugares como https://www.dxmaps.com/ y versiones antiguas en https://w0is.com/oldcallsigns/oldcalls.html
Suelen usar abreviaturas numéricas 73 (saludos), el codigo Q (CQ: llamada, QTH: localización; QRN ruido; QRM interferencias; QRX ¿Quien me llama? ) y para la localización de la estación (QTH) el sistema de locator que es una forma rápida y segura de dar la localización sin usar las coordenadas.
 |
| Locators de la ciudad de Sevilla: IM67xj, IM67xi, IM77aj, IM77ai, proporcionados por la web https://www.qrz.com/gridmapper |
A veces se forman verdaderas colas para contactar con una estación situada en un lugar remoto o poco activo, en esos casos, la estación simplemente pregunta los que quieren contacta con ella con QRZ? y nombra el indicativo que ha escuchado y le da el nivel de señal RS p.e. 59 y se despide con 73 con conversaciones muy, muy rápidas. En estos casos se suele escuchar en una frecuencia (7172) y hablar en otra (7167) separadas por ejemplo en este caso 5 kHz, así que si escucha solo un sentido de la conversación busqque 5 arriba o 5 abajo pues esta haciendo S.
Las modulaciones más populares son:
- FM en VHF y UHF
- CW telegrafía morse en todas lasa decamétricas. Deberá aprender o hacer uso de un programa
- SSB banda lateral única que la distinguirá por que suena como una voz de pato, podrá escuchar con un BW=2,7 kHz
- RTTY teletipo, la distinguirá pues suena como un trino necesitará de un programa como FLDIGI (v 4.1.27 descargable) o el pluggin correspondiente de SDRAngel desde https://sourceforge.net/projects/fldigi/files/latest/download)
- M17 es una codificación digitald e voz para FM (Existe un pluggin para SDRAngel)
- APRS es una codificación mediante paquetes (Existe pluggin para SDRANgel)
- FT8
Antaño la opción mas barata para disponer de una emisora de radioaficionado era transmitir en CW o AM, y para obtener algunos tipos de licencia se pasaba un examen de telegrafía morse, hoy queda algún nostálgico que la practica pero con ordenador por lo que transmite a unas velocidades endiabladas y si quiere saber lo que dicen (se usan muchas abreviaturas para ahorrar palabras) puede usar un programa como el CWTY, que no es invasivo dado que toma la señal de audio de la salida del programa que esté usando o del micrófono, disponible en http://www.hotamateurprograms.com/Vista%20Installs/CWTY.exe
Tambien se trabaja con radioteletipo RTTY pero para ello hay que activar esta posibilidad en SDR Console se explica aquí http://mini-whip.de/2021/04/10/sdrconsole-digital-decoder-psk-rtty/
 |
| Cuadro resumen de las bandas de radioaficionados en España, falta la banda de 60m. Fuente: REMER |
Hay muchos modos de comunicarse entre radioaficionados, de los que quiero destacar:
- Directa: se transmite y recibe en la misma frecuencia es la más normal.
- A través de un repetidor terrestre o en un satélite (ranspondedor): se transmite en una frecuencia y se recibe por otra, esto es necesario en repetidores con el fin de evitar el acople entre la transmisión y recepción.
- A traves de redes (Echolink): se interconectan repetidores, estaciones de radio y ordenadores mediante internet, permitiendo ampliar la cobertura de una banda de VHF y UHF
- Banda de 70 cm 440 MHz UHF
(Clásica)
- Parametros: modo=FM-N / BLU; Muestreo SDR++= DIRECT SAMPLING DISABLE
- Banda de frecuencias: 430-440 MHz
- Algunos canales con actividad:
- La propagación es visual, salvo condiciones excepcionales
- Banda de 2 metros 144 MHz VHF
(Clásica)
- Parámetros; modo=FM-N / BLU; Muestreo SDR++= DIRECT SAMPLING DISABLE
- Banda de frecuencias: 144-146 MHz.
- Algunos canales con actividad:
- 144,300 MHz
- 144,625 MHz
- 145,285 MHz
- La propagación es un poco mayor a la visual, y suele ser estable. En condiciones especiales puede reflejarse en la ionosfera, por ejemplo cuando se ioniza la atmósfera por la entrada de estrella fugaces, o inversiones térmicas y así alcanzar coberturas mayores
- Disponen una red de balizas y repetidores https://www.ure.es/repetidores/#r Las balizas permiten conocer las condiciones de propagación y los repetidores permiten ampliar su cobertura (hay una frecuencia distinta para transmitir y para recibir, para evitar acoples e interferencias, normalmente separadas 600 kHz).
- Frecuencias singulares
- 143,050 MHz frecuencia de recepción del radar Graves
- 144.800 MHz frecuencia APRS que permite geolocalización con un receptor GPS
- 145,800 MHz salida del repetidor de la ISS
- Banda de 4m 70 MHz VHF
- 70.150 - 70.250 Todos los modos
- Banda de 6 metros 50 Mhz VHF
- 50 - 52 MHz
- Banda de 8 m 40 MHz VHF (Nueva en 2024)
- 40,650 – 40,750 MHz
 |
| Plan de la banda de radioaficionados de 2m Fuente: https://ea8nq.ure.es/bandas/pla_144m.htm |
Para frecuencias > 28 MHz pase a direct sample en SDR-RTL v3 (la v4 no lo necesita)
- Banda de 10m 28 MHz HF
(Clásica)
- Banda de 28-29,7 MHz
- En esta banda se trabaja en CW (radiotelegrafía en código morse, siempre en la parte baja de la banda de 28,000 a 28,070 MHz) y BLU (Banda lateral única).
- Existen balizas y repetidores
 |
| Mapa de las balizas de 28 MHz. Fuente: URE |
Banda de 12m
- 24,890 a 24,990 MHz.
- 24.890 - 24915 200BW CW 24906 kHz: Centro de actividad CW QRP
- 24.915 - 24925 500BW Modos de banda estrecha Modos digitales
- 24.925 - 24929 500BW Modos de banda estrecha Modos digitales Estaciones desatendidas
- 24.929 - 24931 Balizas del International Beacon Project No se puede utilizar este segmento
- 24.931 - 24940 2700BW Todos los modos Modos digitales Estaciones desatendidas
- 24.940 - 24990 2700BW Todos los modos
- 24.950 kHz: centro de actividad QRP SSB
- 24.960 kHz: centro de actividad de voz digital
Banda de 15m 21MHz HF (Clásica)
- Banda de 21.0-21.45 MHz
Banda de 17m 18 MHz HF
- 18068 - 18168 kHz
Banda 20m 14 MHz HF (Clásica)
- Banda de 14,00 MHz - 14,35 MHz
- Es la banda de aficionados más popular de onda corta
- Los modos de modulación CW y USB
- Debido a que la propagación es ionosférica es difícil que pueda escucha a los dos corresponsales
- Recepción: Direct Samplin - Q Branch
- Ejemplos
- 14,004; 14,012 MHz CW
- 14,160 MHz USB 21h00 RD3ZV ( Azerbaijan)
- 14,188 MHz USB 21h00
- 14,200 MHz USB 21h30 LX2JJ
- 14,222 MHZ USB16h00 IQ9AAP (Italia)
- 14,235 MHz
Banda 30 m 10 MHz
- 10100 - 10150 kHz
Banda 40 Meters (7.0-7.3 MHz) (Clásica)
- En la banda de 40 m por algún motivo que desconozco se usa BLI - Banda Lateral inferior en lugar de la superior LSB, se abre la propagación entrada la noche con un único salto de unos 1.500 km por lo que desde España se puede escuchar emisoras de Italia, Francia, Portugal en este orden a medida que avanza la noche, por onda directa terrestre tambien de la propia España durante el día (conversaciones locales). En condiciones excepcionales se llega a America. Esta banda siempre ha estado poco activa, por temas de programación y el tamaño de las antenas que se necesitan.
- Encontramos
- Así en 7,080; 7,146 y 7,153 MHz encontramos conversaciones locales en español e italiano.
- También en 7,146: 7,168 y 7,193 MHZ comunicaciones más formales como IZ0HUA (Roma, Italia); DL1REM (Alemania), F4BEW (Francia)
- Por ultimo activaciones de indicativos poco usuales como 7,172 MHz 1A0C (Orden de Malta) con quien quería hablar medio mundo (EC1KN, EA5EDN, EA5IY, ...)
- 7,187 MHZ 16h45 EA5EE, EA7DHT, etc.
- Obsérvese que por ejemplo a las 22h00 en 7146 se escuchan emisoras de Italia a las 7,168 emisoras de Francia sin embargo a las 00h00 en 7125 emisoras de portugal, debido a la ionización de la atmósfera que varia con la radiación solar
- CON SDR-RTL la banda de 7 MHZ aparece con imágenes en 15 MHz y 137 MHz
- Banda de 60 Meters (5351,5 to 5366,5 kHz)
- Propagación onda de tierra nocturna
- El ancho de banda es muy pequeño por lo que silamente se trabaja en USB y CW y canalizado y con baja potencia
- Ejemplo: EA1BB EB4HIW 5360 USB
- Más información: www.60metersonline.com
Banda 80 Meters (3.5-4.0 MHz) (Clásica)
- En la banda de 80m también se usa la BLI, y necesitará una antena de hilo largo, propagación local por la noche
- Modulacion: LSB
- Frecuencias
- EA3 desde VAlencia (España) Portugal SDRuno + RSP1 + Z-MATCH + Dloop
- Banda 160m 1.8 MHz
- 1810 - 1850 kHz
- Banda 630m 475 kHz
- 472 - 479 kHz
- Banda 2.200 m 137 kHz
- 135.7 - 137.8 kHz
Primeras escuchas
Las primeras escuchas se pueden realizan sintonizando a estaciones de radioaficionados que realizan llamadas generales para comunicar con cualquier otra estación de radiaficionado del mundo. La formula empleada en la actualidad tanto para CW como para voz vienen del estándar establecido por la ITU en 1912 para las llamadas radiotelegráficas en morse
CQ CQ CQ DE indicativo indicativo indicativo K
 |

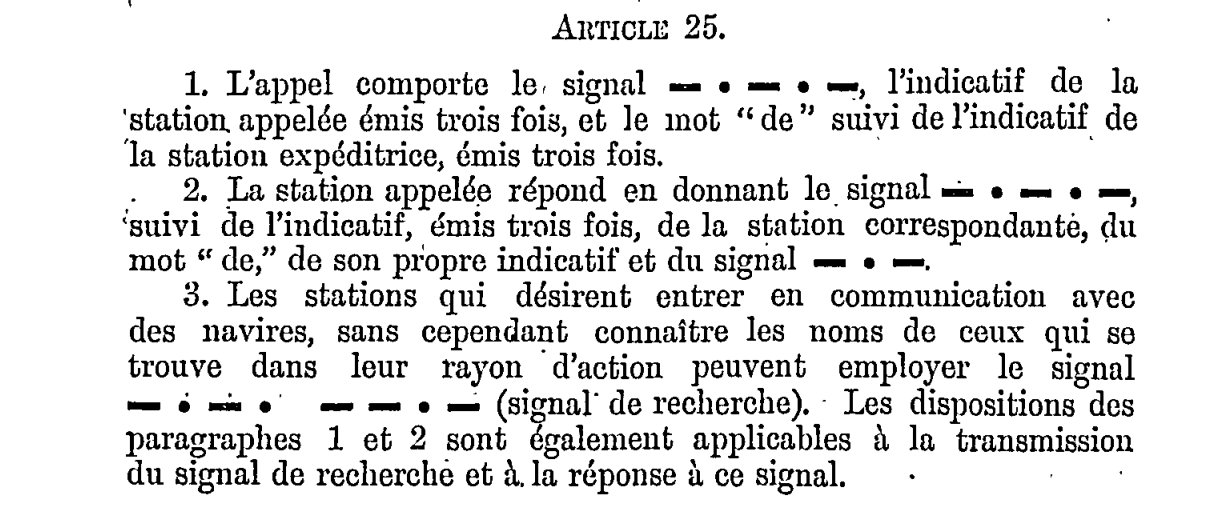

| Artículos en los que se establece la forma de llamar en radiotelegrafía con la palabra CQ Convención Radiotelegráfica Internacional, 1912 |
Lo siguiente pueden ser conversaciones, pero no hay que extrañarse si solamente se escucha a uno de los intervinientes en una conversación a dos, dado que la propagación entre ambos no es la misma que entre ambos y nosotros.
Al inicio de la conversación se emiten los indicativos
Indicativo del que escucha DE indicativo de quien habla
