FAX, RADIO FAX y WEFAX / WFAX

El Fax (De Faximile, es decir facsímil o reproducción exacta de algo) es un sistema para la transmisión de imágenes a distancia usando la telefonía o la radiofrecuencia.

Aunque  actualmente el FAX está en desuso por el avance de las aplicaciones de Internet para la transmisión de imágenes y documentos, se mantiene para algunos usos, como por ejemplo para la transmisión de mapas de previsión meteorológica (WFAX  WEFAX - Weather fax) como ayuda apra la navegación marítima, y se hace  a través de una red mundial de estaciones de radio (Radiofax)

Para recibir un wfax se necesita o un sistema profesional (p.e. FURUNO) o:


Características técnicas de los WFAX

Para la transmisión de WFAX se usa como modulación F3C (F=FM 3=Canal analógico C=fax analógico), aunque también es posible usar AM o USB (J3C) dependiendo de la banda de trabajo.  Siendo las variables  estándar mas comunes  120/576  RPM Lineas por minuto / IOC ( IOC es el Indice de Cooperacion el valor de  576 corresponde a  300 Hz que es el tono que se usa para iniciar una transmisión dejando un tiempo de silencio y para terminar el de 450Hz) aunque por ejemplo los radioaficionados pueden usar otros. Al ser analógico el negro es un tono de 1500 Hz y el blanco de 2300 Hz, estando los grises entre uno y otro valor.


Los valores de IOC mas frecuentes son:

  • IOC 576
  • IOC 288


WFAX - Weather Fax

Hay muchas estaciones repartidas por todo el mundo, si bien hay tres estaciones sintonizables desde España son las siguientes





Experiencia

He sintonizado con buena señal  la estación DDK6 que transmite desde Pinneberg cerca de  Hamburgo operada por DWD-Deutscher Wetterdienst, con 10 kW  en la frecuencia de 13.883  MHz  (debe sintonizar en 13,881 MHz USB) que mantiene la portadora 7/24h y que trabaja con J3C (Banada lateral superior) con un RTL-SDR y Black Cat (Built-in microphone, se obtiene mejor señal logicamente con VB cable)



Espectro de la señal de WFAX visto en SDR++


Decodificación de la señal WFAX de Hamburgo en 13881 kHz con J3C con Black Cat en escala de grises




Decodificación de la señal de WFAX de Hamburgo con Black Cat en B/W (aparece cortado en la parte izquierda se distingue el Mediterraneo)



GRIB

El competidor mas cercano a las previsiones meteorológicas realizadas por meteorológos y distribuidas mediante cartas meteorológicas por FAX son los archivos digitales GRIB generados automáticamente sin ninguna intervención de un humano experto.


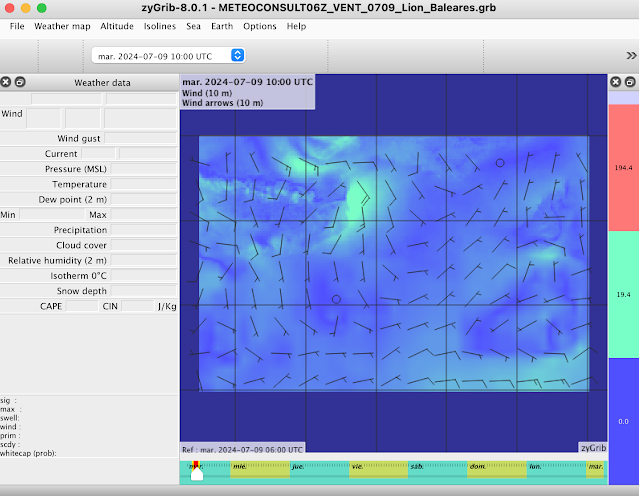

Fichero GRIB descargado desde Meteoconsult  y visualizado  con zyGRIB
