Antenas portables para HF

Además de las antenas de hilo (hilo largo y dipolo monobanda  o ajustable multibanda - Gipsy ) hay antenas rígidas pensadas apra ser transportadas y montadas facilmente.


Vertical con contra-antena (1 solo radial)

Antena 14M-30MHz

La antena cuenta con una pica, una varilla telescópica de 5,6m y una contra-antena (30€ en Aliexpress)



HAMGEEK Original PAC-12 7-50MHz.

La antena cuenta con una pica para clavar en tierra, varillas roscadas y una telescópica, una bobina fija y otra ajustable (125€ en Aliexpress).

Bobina estándar disponible en aliexpress por 40€

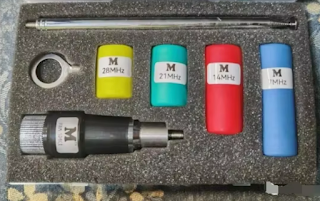

MA-01 7-28 MHz

La antena se puede montar con y sin radiales / contraantena, dispone de una varilla telescópica (hasta 1,4m) y un juego de 4 bobinas intercambiables (una para cada banda 7MHz/14MHz/21MHz/28MHz, 50W-100W HF). Sin bobinas podria usarse para 144 y 430 MHz (70€ en Aliexpress)


Similar a la M-104 (111€ en Astroradio)


JPC-350 3,5 MHz-50 MHz

Antena que consta de pica, contraantena, bobina ajustable, varilla fija y telescópica (170€ en Aliexpress)



Vertical con plano de tierra

PT-GP1 Portable Radio Station 7MHz-54MHz.

La antena consta de 4 radiales de toma de tierra, una pica, bobinas y varillas fija y telescópica roscable (80€ en Banggood)


Similar a la MC-750 GP (210€ en Astroradio), que puede añadirsele una bobina para 80m (65€) y a HF GPTWO ( 100€ en Aliexpress)


Esquemas de montaje de HF GPTWO que incluye dos platinas que hacen de base y de enganche del plano de tierra


Dipolo en V

JPC-7

La antena consta de dos varillas telescópicas con bobinas ajustables(270 € en Astroradio).

Bobina estándar disponible en aliexpress por 40€




MA-50 de HAM Space.

La antena la forman dos varillas telescópicas que permiten trabajar de 14-50MHz. (200€ en Aliexpress)



DELTA LOOP

BIG SIGNAL DeltaFlex 40 / 20 / 15 / 10 m.

La antena es un hilo que se instala con un mastil de 5m (no incluido, pero que podría ser una caña de pescar) y un tensor, creando una delta loop tumbado. Dispone de un conmutador (161€ en BigSignal).


Antenna DELTA-11 6 Band Delta Loop 14 MHz - 50 MHz

La antena consta de un hilo, pero desconozco si lleva los brazos para crear la D (225€ en Wimo)

La antena la forman dos varillas telescópicas y un hilo que las une, y una bobina que permiten trabajar de 3,5-28 MHz.  (500 € en WiMo)

Tabla de SWR según antena y altura sobre el suelo

Accesorios


Para los accesorios hay que tener en cuenta sos roscados que pueden ser:
  • Roscas en pulgadas
    • 3/8"
    • 5/8" = 11
  • Roscas métricas
    • M10 (Base MA-56, Pac-12 Jpc-7, bobinas inductivas para  40 y 80m, telescópica, tramo de 320mm)
    • M12

Cable 10 hebras de 5 m (4€ en Aliexpress)
