Sintonizando antenas

Una  antena resuena para una única frecuencia, su frecuencia fundamental o de resonancia.

Una antena puede tener un comportamiento aceptable para frecuencias:
  • Próximas a la de resonancia dependiendo de su ancho de banda  (p.e. en antenas de conductor cuanto mayor es el diametro del conductor mayor es su ancho de banda)
  • Para los armónicos, que son frecuencias múltiplos y submúltiplos de la frecuencia de resonancia.
Sintonizar una antena es variar su frecuencia de resonancia para hacer que esta sea la frecuencia de funcionamiento del sistema (transmisión o recepción).

Inductancia variable e forma manual


Para sintonizar una antena podemos:


ATAS-120A

 ATAS-120A (Active Tuning Antenna Tunning) de  YAESU es una antena motorizada que permite la sintonía  en  las bandas de readioaficionado de  7/14/21/28/50/144/430 MHz (para las frecuencias altas precisa contrapesos o radiales ATBK-100)  y que compatible con los modelos FT-857D, FT-897 y FT-450D de Yaesu. Tiene  una altura (aprox.) de  1.4 ~ 1.6 m y un peso (aprox.) de  900 g mantenia una impedancia entrante: 50 Ohmios con ROE menor a 2 soportando potencias de hasta  120 W (SSB / CW, factor de uso del 50%), su precio ronda los 350 €.

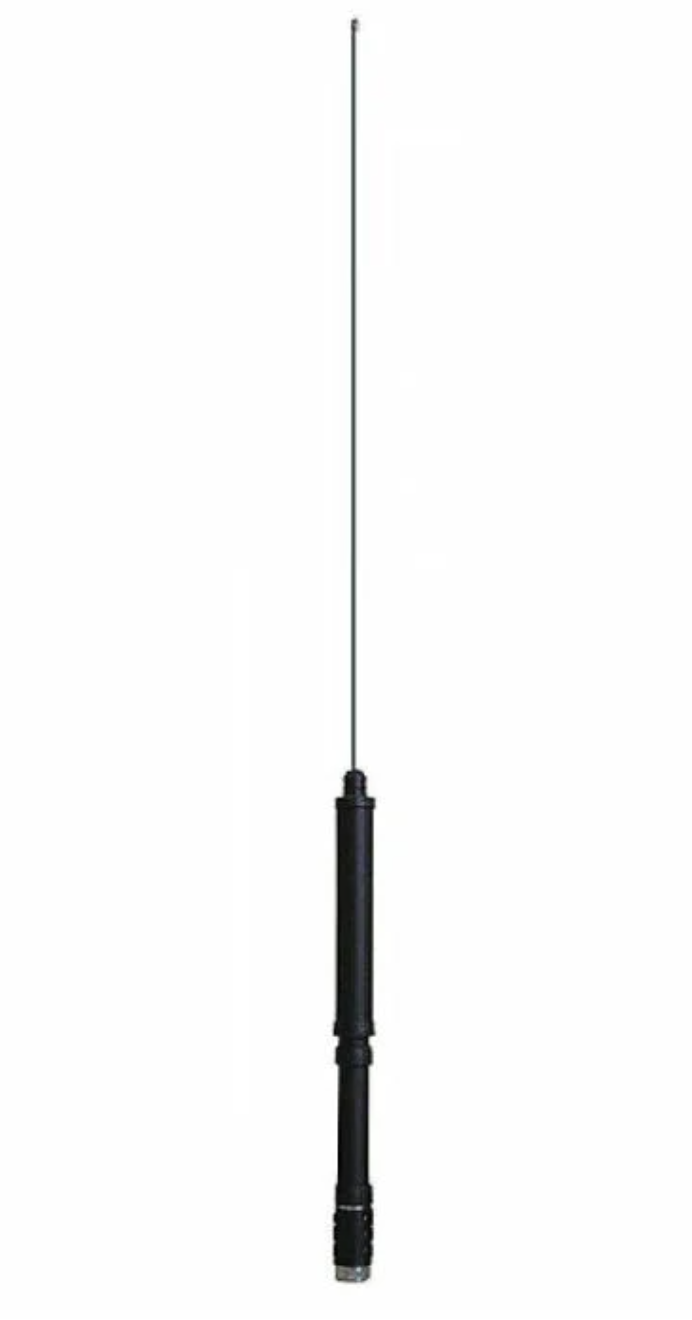

ATAS 120A de Yaesu



Que una antena resuene a una determinada frecuencia, y que por lo tanto tenga una relacion de ondas estacionarias mínima, en el mejor de los casos 1:1, no quiere decir que tenga un buen rendimiento. Un ejemplo sería una antena fantasma o carga ficticia , que teniendo roe =1:1 su rendimiento es 0 pues no radia ninguna onda.


Prohibida la reproducción parcial o total de este artículo sin permiso previo del autor
