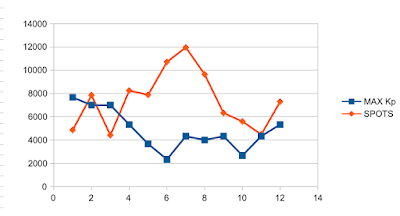

¿Con los datos de WSPRnet se puede estudiar el efecto de la tormenta solar de junio de 2025 en la propagación ionosférica? Sí Aquí paso a describir brevemente una forma de hacerlo, pero no es un estudio científico ni mucho menos. Por una parte tenemos los valores del índice Geomagnetico Kp que se mide cada 3h y que proporciona GFZ  podíamos haber usado el flujo solar, y nos descargamos la tabla de los días de estudio, se me ha ocurrido apra simplificar las gráficas obtener el máximo diario, podrían analizarse por tramos, etc. Por otra parte he obtenido el número de spots recibidos por WSPRnet de mi TX WSPR EA5JTT haciendo una query por días en  https://wspr.rocks/  del tipo:  SELECT COUNT(*) FROM wspr.rx WHERE tx_sign='EA5JTT' AND time > '2025-06-11' AND time < '2025-06-12'; los he metido en una hoja de calculo y he obtenido la siguiente gráfica desde el dia 1/6 al 12/6 Gráfica de MAX Kp y SPOTS diarios por dias Gráfica de MAX Kp y SPOTS con línea de tende...

La forma tradicional de transmitir señales WSPR consiste en un programa como WSJT ejecutandose en un ordenador que emite la señal codificada como audio a un transceptor (Para recibir se usa el mismo esquema pero en sentido contrario)  Esta forma tiene bastantes inconvenientes: Requiere dedicar dos equipos de propósito general y caros a la tarea de WSPR, que entre otras cosas no están pensados para el trabajo continuo (24x7) No se genera la señal digital de forma nativa, sino como audio. Baja precisión en la sincronización de tiempos que se suele hacer con el tiempo del ordenador (NTP) y baja precisión en la localización que se hace de forma manual. Es dificil o imposible transmitir con potencias pequeñas, por ejemplo entre 10 mW y 200 mW Fuente:  http://www.ws1sm.com/Digital-Modes.html Una alternativa es usar un microcontrolador que genera directamente la señal digital modulada o a través de un circuito lógico y tras ello amplificarla o no y filtrarla (Imprescindible al ser un...

Cada dia se aprende una cosa nueva, en este caso la herramienta Proppy (PROPagationPYthon) que permite para realizar análisis de circuitos de alta frecuencia (HF). Las predicciones se realizan de acuerdo con la Recomendación P.533 de la UIT (Método para la predicción del rendimiento de los circuitos de alta frecuencia) [UIT-R P.533] mediante la aplicación ITURHFPROP de la UIT. Además de las funciones de predicción, el sitio también proporciona herramientas para evaluar las condiciones actuales mediante la monitorización de las balizas NCDXF/IARU y las condiciones meteorológicas espaciales actuales. Hay dos aplicaciones web: Proppy HF Circuit Prediction: Radcom Predictions: dada la potencia de TX y la localización,  proporciona los diagramas horarios con las frecuencias, la probabilidad y el niveld e señal S, para circuitos (comunicación entre dos puntos). Forma de interpretar el gráfico para el 31/5/2026: En las bandas de 7,1 y 10 ,12MHz se puede comunicar EA5 con EA8  todo e...

   Como ya se ha comentado se dispone de un   TX WSPR de la marca Zachtek localizado en IM99 con una antena End-Fed de 16,2m (No resonante)  con contra-antena de 4m y UN-UN 9:1 En una entrada anterior se ha analizado la propagación para las bandas bajas  80m  y   40m   y las bandas altas  10m  ,  13m   y 15m .  Ahora vamos a la banda de 20m (14 MHz) que también se propaga por la reflexión de las ondas en la capa F (F1-F2), siempre y cuando hay actividad solar suficiente, dado que hemos visto que en las bandas superiores de las había, en 20m con mas razón, aunque dificilmente falla la propagación en esta banda aun en las partes bajas del ciclo solar, por eso es la banda reina de HF. Se analizan las recepciones obtenidas,  para la banda de 20m,   en el día 30/5/2025, con salida de sol 4:40 y puesta 19:26 UTC en la localización (QTH) del TX Se obtuvieron un total de 1.583 spots, cinco veces ...

  Como ya se ha comentado se dispone de un   TX WSPR de la marca Zachtek localizado en IM99 con una antena End-Fed de 16,2m (No resonante)  con contra-antena de 4m y UN-UN 9:1 En una entrada anterior se ha analizado la propagación para las bandas bajas 80m  y   40m   y las bandas altas 10m y 13m.  Ahora vamos a la banda de 15m (25 MHz) que también se propaga por la reflexión de las ondas en la capa F (F1-F2), siempre y cuando hay actividad solar suficiente, dado que hemos visto que en las bandas de  10m y 13m las había, en 15m con mas razón. Se analizan las recepciones obtenidas,  para la banda de 15m,   en el día 30/5/2025, con salida de sol 4:40 y puesta 19:26 UTC en la localización (QTH) del TX Se obtuvieron un total de 346 spots, mas que en 13m distribuidos a lo largo del día, siendo el momento de mayor actividad a las 12:10(al medio día) con 13 spots La distancia mínima de salto es de 960 frente a los 788km de 13m debido...

  Como ya se ha comentado se dispone de un   TX WSPR de la marca Zachtek localizado en IM99 con una antena End-Fed de 16,2m (No resonante)  con contra-antena de 4m y UN-UN 9:1 En una entrada anterior se ha analizado la  propagación para la banda de 80m  , la de   40m   y la de 10m . Ahora se analiza la propagación en  la banda de 13m (24 MHz) que también se propaga por la reflexión de las ondas en la capa F, siempre y cuando hay actividad solar suficiente, dado que hemos visto que en 10m la había, en 13m con mas razón Se analizan las recepciones obtenidas,  para la banda de 13m,   en el día 30/5/2025, con salida de sol 4:40 y puesta 19:26 UTC en la localización (QTH) del TX Se obtuvieron un total de 264 spots distribuidos a lo largo del día, siendo el momento de mayor actividad a las 12:12 (al medio día) con 13 spots La distancia mínima es de 788km (un salto corto) la distancia máxima de 7.871 km que corresponde a unos 10 salto...

  Como ya se ha comentado se dispone de un   TX WSPR de la marca Zachtek localizado en IM99 con una antena End-Fed de 16,2m (No resonante)  con contra-antena de 4m y UN-UN 9:1 En una entrada anterior se ha analizado la  propagación para la banda de 80m  y de 40m  que se produce en la capa E, y que le afecta la atenuación de la capa D diurna, ahora vamos al otro extremo a la banda de 10m (28 MHz) a la propagación en la capa F, siempre y cuando hay actividad solar suficiente Se analizan las recepciones obtenidas,  para la banda de 10m,   en el día 30/5/2025, con salida de sol 4:40 y puesta 19:26 UTC en la localización (QTH) del TX Se obtuvieron un total de 126 spots distribuidos a lo largo del dia, exceptuando el intervalo nocturno entre las 00:00 y las 04:00 siendo el momento de mayor actividad a las 12:00 (al medio dia) con 11 spots La distancia mínima es de 960km (un salto corto) la distancia máxima de 6.197 km es algo excepcional y puede se...

  Como ya se ha comentado se dispone de un   TX WSPR de la marca Zachtek localizado en IM99 con una antena End-Fed de 16,2m (No resonante)  con contra-antena de 4m y UN-UN 9:1 En una entrada anterior se ha analizado la propagación para la banda de 80m Se analizan las recepciones obtenidas,  para la banda de 80m,   en el día 30/5/2025, con salida de sol 4:40 y puesta 19:26 UTC en la localización (QTH) del TX Se obtuvieron un total de 1.543 spots distribuidos a lo largo del dia, siendo el momento de mayor actividad a las 3:30 (una hora después del de 80m, y aproximadamente 1h antes de la salida del sol) con 77 spots En esta gráfica se observa cómo la propagación en 40m (7MHz) mejora tras la puesta del sol, y empeora con la salida del sol. La distancia mínima es de 12km y es un valor aproximado al corresponder a una estación de la misma cuadricula (onda de superficie), la distancia máxima de 6.151 km es algo excepcional y puede ser incluso un error, se corresp...

Como ya se ha comentado se dispone de un TX WSPR de la marca Zachtek localizado en IM99 con una antena End-Fed de 16,2m (No resonante)  con contra-antena de 4m y UN-UN 9:1 Se analizan las recepciones obtendidas en el día 30/5/2025 , con salida de sol 4:40  y puesta 19:26 UTC para la banda de 80m Se obtuvieron un total de 3 spots el primero de ellos a las 2:18 y el último a las 5:05, siendo el momento de mayor actividad a las 2:28 La distancia mínima fue de 104 km (onda de superficie) y la máxima de 2.030 km (GM0UDL, Escocia) , siendo el promedio de 1.281 Resumiendo: la propagación se abre 2h30 antes de la salida del sol, y se puede esperar como mucho 2.030 km

Si queremos disponer de un receptor de WSPR   en una   Raspberry Pi podemos usar un dongle RTL-SDR original para recibir HF y el software rtlsdr-wsprd que corre sobre una Raspberry Pi OS 32Bits ( ATENCION sobre la versioón 64b da error en el make final “ clang: error: clang frontend command failed with exit code 139 (use -v to see invocation) ”)   El software está muy bien pero el proceso de instalación es largo y tedioso y nadie asegura un final feliz.  Pasos Descargar e instalar Raspberry Pi OS  32b con Raspberry Pi Imager, aprovechando este paso para definir el usuario y la contraseña, la red WiFi, el teclado, el uso horario, etc. en una tarjeta microSD Arrancará definirá cosas del sistema y se rearrancará solo, sacando ya el escritorio Introducir la tarjeta de memoria en la Raspberry y conectarla a la alimentación. Abrir un terminal y actualizar sistema (Recomendable) sudo apt-get update && sudo apt-get upgrade Descargar dependencias sudo apt-g...
