ESP32 LoRa for dummys - TinyGS: relación de satélites recibidos en 137 MHz

La banda de telemetría LoRa 137 MHz está copada por los satélites comerciales de SpaceX, principalmente los Starlink. Tambien hay satelites de terceros como WREN-1 y Platform

El récord de distancia recibida es de 2.020 Km para los ángulos mas bajos de elevación

Estación TinyGS para 137 MHz:  Antena J-Pole + Filtro Pasa Banda  + Amplificador bajo ruido + Bias Tee (Alimentación del amplificador9 + Lilygo 433 ESP32 con TinyGS firmware (auto tunning 136 MHz) con la que se obtiene la recepción de 434 tramas/24h


Satélites:

  • STARLINK de SpaceX (EEUU) es una constelación de unos 6.000 satélites que proporcionan cobertura global de Internet de alta velocidad. Es difícil que sus tramas o paquetes sean detectadas por mas de 7 u 8 estaciones TinyGS, no todas ellas transmiten TLE, solamente lo hacen 1 de cada 4 ó 5 satélites aproximadamente, por otra parte una misma estación TinyGS es difícil que reciba mas de una trama o paquete  en cada paso (Ver mapa), se ha conseguido un máximo de 4 tramas o paquetes (5 minutos de visibilidad 25º-40º-19º). La altitud de los satélites se ha reducido de los 535 km a los 475km,  cada satélite Starlink mide aproximadamente 2,8m  x  1,4m x 0,2 metros  y tienen un peso de aproximadamente 260 kilogramos, son pues satélites grandes y por ello su puesta en órbita es observable al crear una estela al hacerlo en grupo. La máxima distancia detectada han sido 2.020 km para una elevación de 7,25º . Algunos pases:
    • Starlink-1604 f=137,055 Mhz Ptx=2000 mw Prx=-128,50 dBm S/N=-4,5 dB d=622 km  Ant: J-Pole Fecha ultima: 14-12-2024
    • Starlink-1701 f=137,055 Mhz Ptx=2000 mw Prx=-128,50 dBm S/N=-9,5 dB d=--  Ant: J-Pole Fecha ultima: 14-12-2024
    • Starlink-1740 f=137,055 Mhz Ptx=2000 mw Prx=-128,75 dBm S/N=-4,75 dB d=641km  Ant: J-Pole Fecha ultima: 14-12-2024
    • Starlink-1764 f=137,055 Mhz Ptx=2000 mw Prx=-129,75 dBm S/N=-5,75 dB d=573km  Ant: J-Pole Fecha ultima: 14-12-2024
    • Starlink-1785 f=137,055 Mhz Ptx=2000 mw Prx=-133,00 dBm S/N=-9,00 dB d=642km  Ant: J-Pole Fecha ultima: 14-12-2024
    • Starlink-2123 f=137,055 Mhz Ptx=2000 mw Prx=-125,25 dBm S/N=-2,25 dB d=--km  Ant: Turnstile+LNB+PSB Fecha ultima: 12/14-12-2024
    • Starlink-2511 f=137,055 Mhz Ptx=2000 mw Prx=-131,25 dBm S/N=-8,25 dB d=1082km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-2515 f=137,055 Mhz Ptx=2000 mw Prx=-128,00 dBm S/N=-4,00 dB d=421km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-4310 f=137,055 Mhz Ptx=2000 mw Prx=-132,00 dBm S/N=-11 dB d=324km
    • Starlink-4481 f=137,055 Mhz Ptx=2000 mw Prx=-130,50 dBm S/N=-8,5 dB d=*
    • Starlink-4775 f=137,055 Mhz Ptx=2000 mw Prx=-128,00 dBm S/N=-7 dB d=*
    • Starlink-4828 f=137,055 Mhz Ptx=2000 mw Prx=-133,25 dBm S/N=-10,25 dB d=*
    • Starlink-4841 f=137,055 Mhz Ptx=2000 mw Prx=-130,50 dBm S/N=-8,5 dB d=*
    • Starlink-4862 f=137,055 Mhz Ptx=2000 mw Prx=-129,00 dBm S/N=-8 dB d=*
    • Starlink-5090 f=137,055 Mhz Ptx=2000 mw Prx=-134,00 dBm S/N=-10,00 dB d=--km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-5111 f=137,055 Mhz Ptx=2000 mw Prx=-135,50 dBm S/N=-10,50 dB d=476km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-5131 f=137,055 Mhz Ptx=2000 mw Prx=-131,75 dBm S/N=-7,75 dB d=--km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-5282 f=137,055 Mhz Ptx=2000 mw Prx=-132,25 dBm S/N=-8,25 dB d=--km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-5611 f=137,055 Mhz Ptx=2000 mw Prx=-134,50 dBm S/N=-10,50 dB d=--km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-5704 f=137,055 Mhz Ptx=2000 mw Prx=-132,25 dBm S/N=-7,25 dB d=--km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-5723 f=137,055 Mhz Ptx=2000 mw Prx=-125,25 dBm S/N=-2,25 dB d=--km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • Starlink-5430 f=137,055 Mhz Ptx=2000 mw Prx=-134,25 dBm S/N=-9,25 dB d=364km  Ant: Turnstile+LNB+PSB Fecha ultima: 14-12-2024
    • ...
*Se desconoce el formato de la trama emitida



Distribución de los satélites Starlink recibidos, como se observa no aparecen trayectorias al recibirse pocas tramas por pase.


  • PLATFORM tambien conocido como SHAREDSAT_22 y con Satellite IDPRZP-7386-5227-9698-5175 y NORAD ID 58339, es un satélite Cubesat 3U de Bulgaria lanzado el 11-11-2023
    • Platform-5 f=137,1 MHz Ptx= -- mw Prx=-134,75 dBm S/N=-15,75 dB d=1.096km  Ant: J-Pole+LNA+PSB Fecha ultima: 18-12-2024


  • WREN-1 OWL es el componente de teledetección espacial del proyecto Recursos hídricos en redes eficientes (WREN) y es operado por C3S de Hungría. Su estructura y sistemas son C3S y su estructura es de un  Cubesat de 6U, 20x10x34,05cm con siete paneles solares cada uno con siete células solares de 40 x 80 mm. OWL Orbital Wherabout Location GPS unit, es que va dotado de una unidad de localización GPS (OWL Beacon TM 137.925 MHz LoRa, CR:5, SF:10, BW: 125 kHz)
    • NORAD ID: 60478  International Code: 2024-149L .
    • Perigeo: 498.1 km,  Apogee: 508.1 km,  Inclination: 97.4 °,  Period: 94.5 minutes,  Semi major axis: 6874 km. La altura se encuentra entre los 515 y los  520 km y da 15 orbitas por día.
    • RCS: Unknown
    • Launch date: 16/8/2024 AIR FORCE WESTERN TEST RANGE (AFWTR)
    • Packet RX: WREN-1 OWL f=137,925 Mhz Ptx= -- mw Prx=-132,50 dBm S/N=-15,50 dB d=1.269km  Ant: J-Pole+LNA+PSB Fecha ultima: 18-12-2024

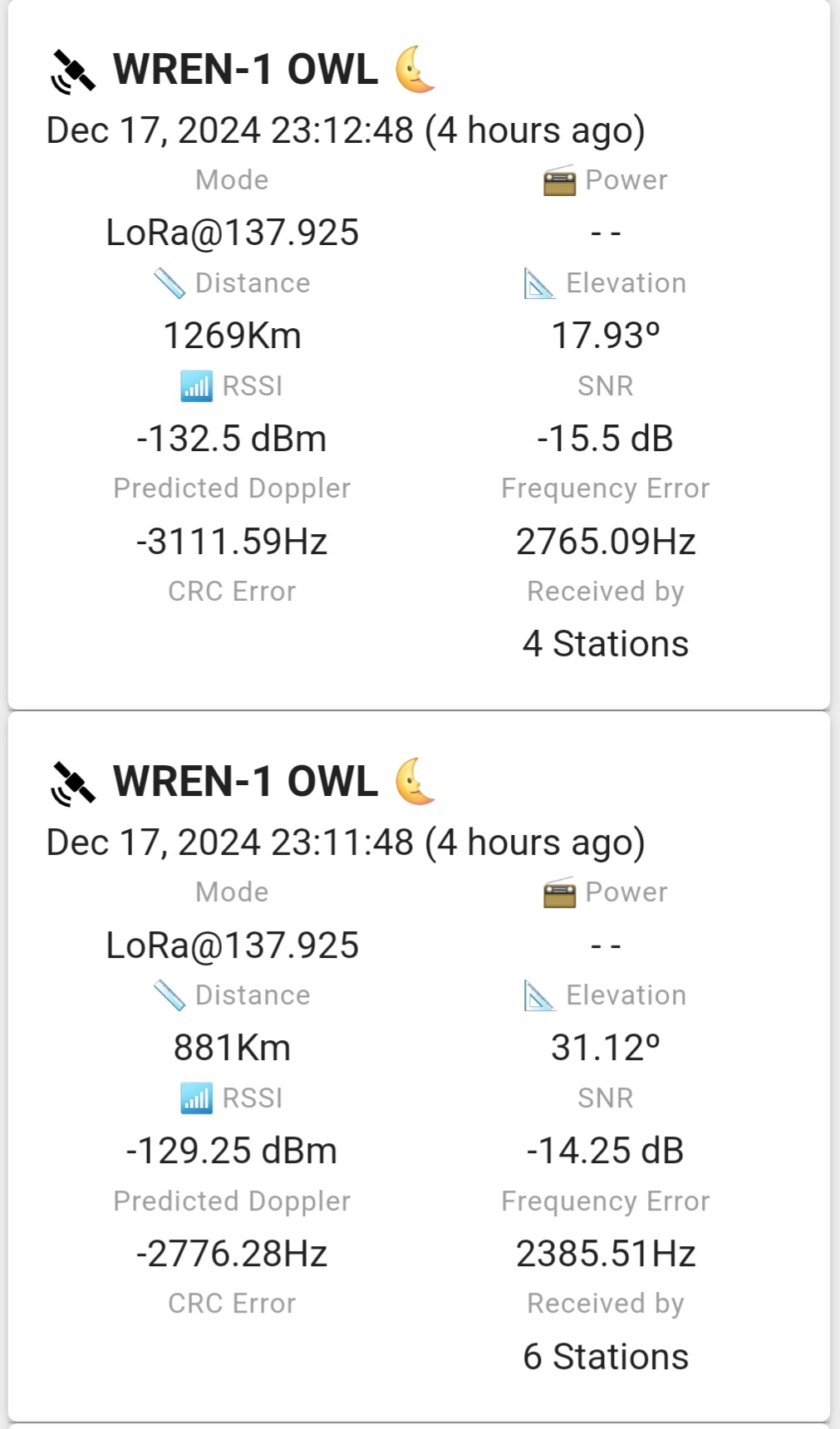

Bloques recibidos de WREN-1 OWL en su aproximación y en su alejamiento


Visualizacion de la posición del satélite en la recepción de los bloques de forma correcta y con error en CRC (puntos rojos). Los errores se producen en su paso por la vertical por el diagrama de radiación de la antena utilizada (J-Pole)

Foto del satélite húngaro WREN  o de una maqueta del mismo

Previsión de paso https://www.n2yo.com/satellite/?s=60478


  • SPACEBEE de Swarm Technologies (EEUU). Lanzó una primera serie de satelites 1UCubeSAt (Del 1 al 9), la segunda generación 0,25U Cubesat  (Del 10 al 170) se lanzaron desde 2020, en julio de 2021 la compró SpaceX y estarán operativos hasta 2025 después dará servicio Starlink Block v2-Mini-D2C que tiene planificado hasta 20.000 satélites para estos servicios.
    • SPACEBEE-2679 f=137,845MHz Ptx=800 mw Prx=-107,00dBm S/N=-8,00dB d=364km
    • SPACEBEE-2680 f=137,845MHz Ptx=800 mw Prx=-133,00dBm S/N=-9,00dB d=684km ANt:Turnstile
    • SPACEBEE-2680 f=137,845MHz Ptx=800 mw Prx=-129,00dBm S/N=-7,00dB d=687km Ant: J-Pole
    • SPACEBEE-2680 f=137,845MHz Ptx=800 mw Prx=-130,00dBm S/N=-7,00dB d=871km Ant: J-Pole
    • SPACEBEE-2682 f=137,845MHz Ptx=800 mw Prx=-132,50dBm S/N=-7,50dB d=741km
    • SPACEBEE-2690 f=137,845MHz Ptx=800 mw Prx=-134,00dBm S/N=-8,00dB d=636km
    • SPACEBEE-2691 f=137,845MHz Ptx=800 mw Prx=-134,25dBm S/N=-8,25dB d=489km
    • SPACEBEE-2692 1f=37,845MHz Ptx=800 mw Prx=-133,00dBm S/N=-8,00dB d=466km
    • SPACEBEE-2693 f=137,845MHz Ptx=800 mw Prx=-131,25dBm S/N=-6,25dB d=439km
    • SPACEBEE-2695 f=137,845MHz Ptx=800 mw Prx=-135,75dBm S/N=-10,75dB d=686km
    • SPACEBEE-2695 f=137,845MHz Ptx=800 mw Prx=-126,75dBm S/N=-4,75dB d=334km
